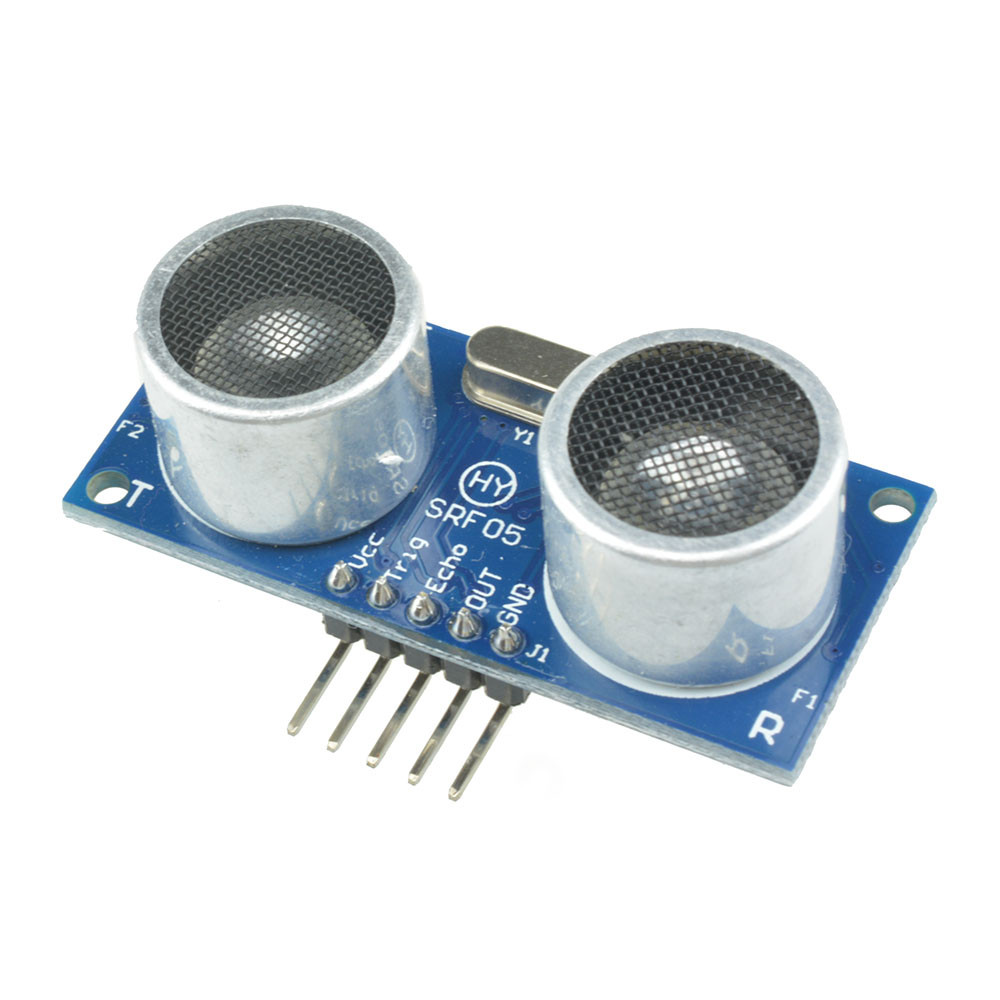

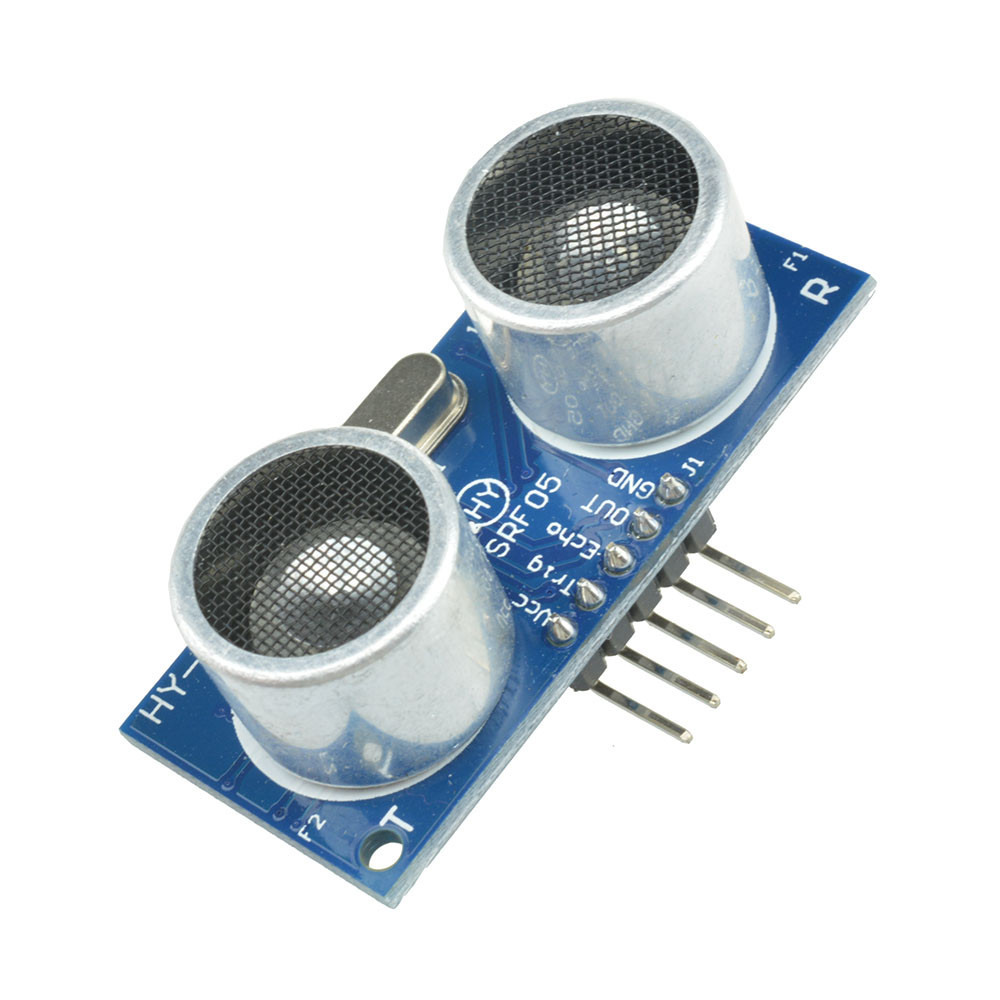

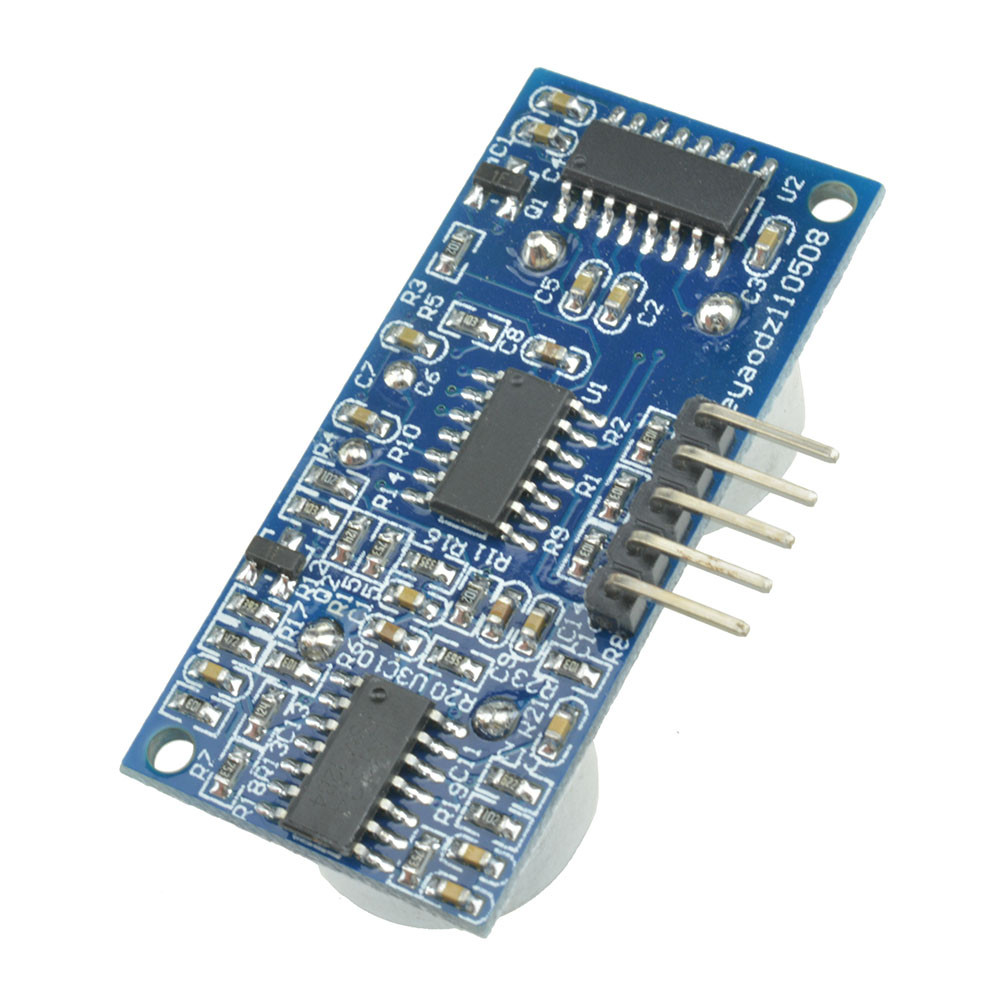

HY-SRF05 Ultrasonic Distance Sensor Module

HY-SRF05 Ultrasonic Distance Sensor Module Replace SR04 Module

Sensor de distancia ultrasónico, en particular es una actualización del popular HC-SRO4 con mejor precisión. Tiene 5 pines y se puede utilizar en 1 pin modo trigger/echo o 2 pines.

COD: HTHR0471

Peso: 0.010 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 91.00

Cantidad:

El producto no está disponible para la venta en este momento

Características



Descripción del producto

Un sensor de distancia ultrasónico con una precisión ligeramente mejor que el HC-SR04.

Los sensores ultrasónicos superan muchas de las debilidades de los sensores IR ya que proporcionan la medición de la distancia independientemente del color y la iluminación de los obstáculos.

También proporcionan distancias mínimas más bajas y ángulos más amplios de detección para garantizar que los obstáculos no se pierdan por un haz de detección estrecho.

Ese modelo en particular es una actualización del popular HC-SRO4 con mejor precisión. Tiene 5 pines y se puede utilizar en 1 pin modo trigger/echo o 2 pines.

Especificaciones

  • Formato del pin de activación: pulso digital de 10 uS
  • Frecuencia de sonido: 40 kHz
  • Echo Pin Salida: 0-Vcc
  • Echo Pin Formato: la salida es DIGITAL y directamente proporcional con rango. Vea nuestra fórmula de conversión abajo.
  • Rango de medición: 2cm a ~ 4,5m
  • Resolución de la medida: 0.3cm
  • Ángulo de medición: hasta 15 grados
  • Velocidad de medición: 40 Hz
  • Voltaje de suministro: 4.5V to 5.5V
  • Corriente de suministro: 10 a 40 mA
  • Conector: conector macho estándar de 5 pines que puede conectarse directamente a placas o protoboard.

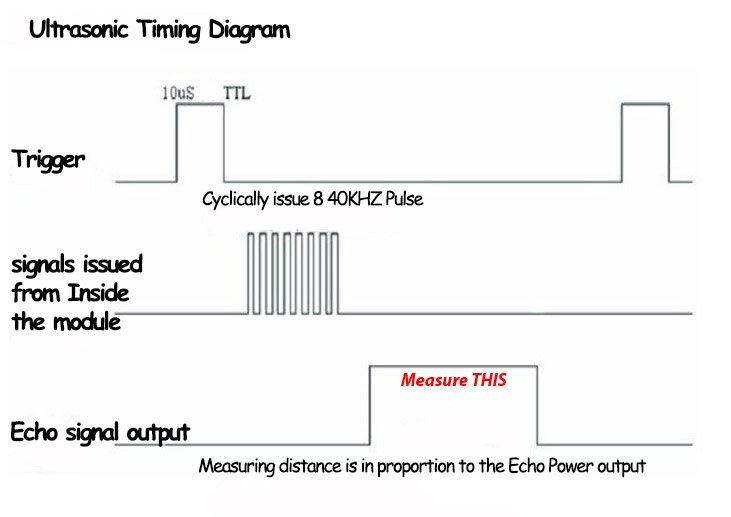

Procedimiento de medición y fórmula

Las mediciones de distancia pueden realizarse con microcontroladores de una manera sencilla:

Usted puede encontrar una libreria de Arduino con el código aquí: http://forum.arduino.cc/index.php?topic=106043.0

  • Envíe un pulso de 10 uS de ancho al sensor en el pin de activación (Trigger ). El sensor enviará automáticamente una onda de 40 kHz.
  • Comience a supervisar la salida del Pin Echo y
  • Cuando el Pin Echo se pone alto, comience un temporizador.
  • Cuando el Pin Echo se pone bajo, registre el tiempo transcurrido desde el temporizador y utilice la siguiente fórmula de conversión:

Distancia (en cm) = (tiempo transcurrido * velocidad del sonido (340 m / s)) / 100/2

Nota: dividimos la distancia en 2 porque el sensor devuelve el tiempo de ida y vuelta, que duplica la medida de la distancia.
