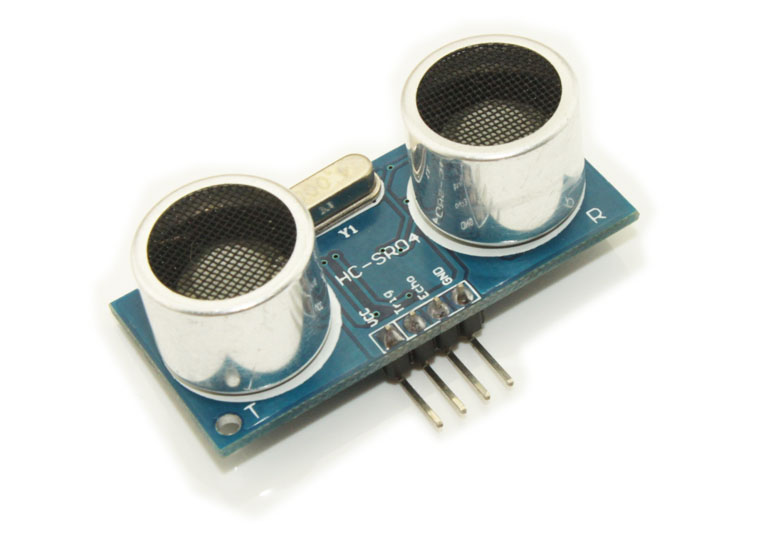

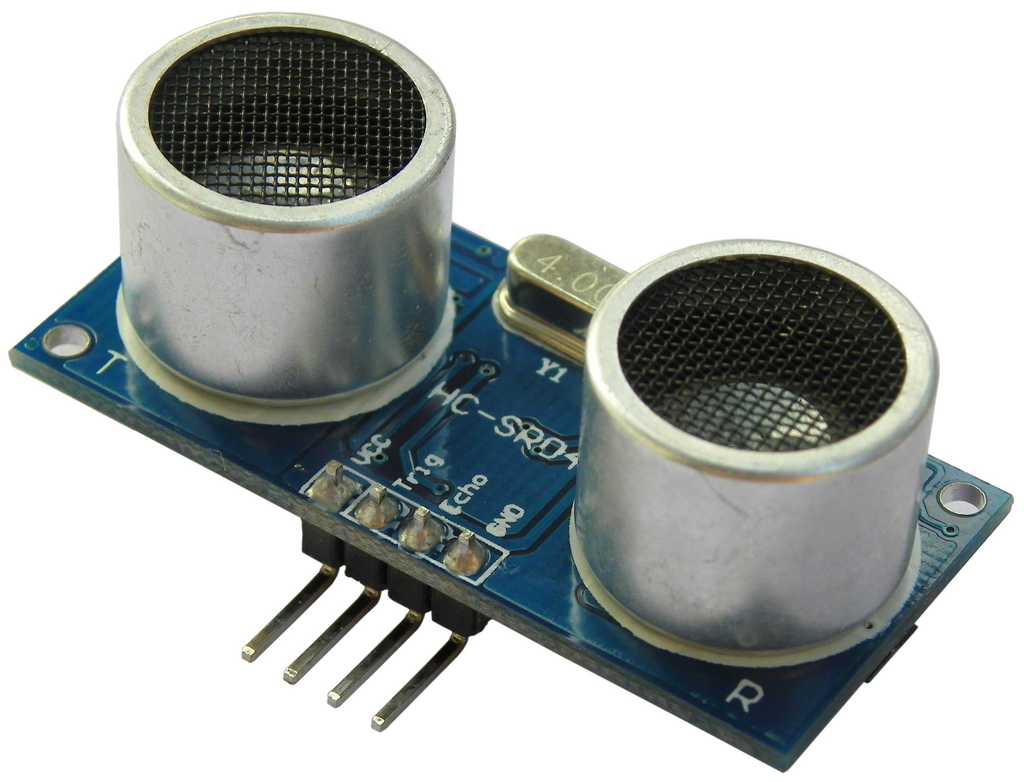

HC-SR04 Arduino Ultrasonic Module

HC-SR04 Arduino Ultrasonic Module

Sensor de distancia ultrasónico de muy bajo costo. Entrega un pulso de ancho proporcional a la distancia medida. Rango: 2 - 450 cm.

COD: CT00007

Peso: 0.010 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 3718.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

This module performance is stable, measure the distance accurately. It can compare with the abroad ultrasonic measuring module SRF05, SRF02, etc. the module is high precision and nearly blind alleys (2cm), this product successful to the market, because of its stable measuring.

Main technical parameters:

  • Working Voltage : DC 5V.
  • Static current: Less than 2mA.
  • Output Level: more than 5V
  • Input levels: less than 0V
  • Sensor angle: Not more than 15 degrees.
  • Detection distance: 2cm-450cm.
  • High precision: better than 2mm.
  • Mode of connection: VCC, trig(T), echo(R), GND

Working Principle:

   (1) Adopt IO trigger through supplying at least 10us sequence of high level signal.
   (2) The module automatically send eight 40khz square wave and automatically detect whether receive the returning pulse signal.
   (3) If there is signals returning, through outputting high level and the time of high level continuing is    the time of that from the ultrasonic transmitting to receiving. Test distance = (high level time * sound velocity (340M/S) / 2.

Galería de Imágenes

Archivos

Comentarios

Escribir Comentario

OpenHacks (01/11/2016 - 09:18)

Hola Jorge, el sensor mide hasta una distancia de 5 metros y funciona con líquidos que no sean agua (no es sumergible!!). Acá hay un tutorial: http://www.instructables.com/id/Measuring-water-level-with-ultrasonic-sensor/?ALLSTEPS . Saludos!

Jorge (31/10/2016 - 17:18)

Hola, que medidas del tanque soporta? Funciona con liquidos que no sea agua?

OpenHacks (11/12/2015 - 14:59)

Darío, podes agregarle funcionalidad Ethernet con este módulo: https://www.openhacks.com/page/productos/id/56#.VmsODUrhCM8 Esta placa incluye Ethernet: https://www.openhacks.com/page/productos/id/571/title/Arduino-Y%C3%BAn#.VmsLokrhCM8 Saludos!

Dario (07/12/2015 - 00:42)

Ok, gracias por la respuesta. Con el modelo de arduino que nombras, puedo acceder via web y ver el valor de nivel del tanque? tiene puerto ethernet? o deberia contemplar otro modelo? Saludos y gracias.

OpenHacks (04/12/2015 - 16:40)

Hola Dario, podes medirlo con este sensor (o cualquiera de los ultrasónicos). Te recomiendo que hagas una rutina de promediación de valores obtenidos. El modelo de Arduino mas popular es el Arduino UNO: https://www.openhacks.com/page/productos/id/28/title/Arduino-UNO-Rev3 . Otra alternativa para medir el nivel es usar este sensor: https://www.openhacks.com/page/productos/id/1130/title/eTape-Liquid-Level-Sensor-%288-inches%29 . Saludos!

Dario (04/12/2015 - 15:00)

Buenas tardes. Me interesa medir el nivel de agua en un tanque. entiendo que puedo realizarlo con este sensor. Con que modelo de arduino puedo implementarlo? Saludos y gracias.

OpenHacks (30/03/2015 - 15:45)

Podes usar estos cables: https://www.openhacks.com/page/productos/id/817#.VRmZmvyUcZM

Augusto Pujato (29/03/2015 - 17:01)

¿Que tipo de conector y/o cable utilizo para este sensor al Arduino?

OpenHacks (18/02/2015 - 17:58)

Hola Emiliano! Efectivamente, se puede medir nivel de líquidos con este sensor. Solo tenes que cuidar de que el sensor esté a mas de 3 cm del nivel máximo al que querés que llegue el agua, para evitar errores en la medición. Saludos!

Emiliano (15/02/2015 - 18:00)

Hola chicos!. Saben si con este sensor puedo medir nivel de agua en una pecera? Saludos.
