Audio Amplifier 3W PAM8403

Audio Amplifier 3W PAM8403

Amplificador estéreo clase D de alta eficiencia de 3 watts por canal, basado en el circuito integrado PAM8403

COD: EASAA840PA

Peso: 0.005 Kg

Disponibilidad: Sin Stock

Su correo electrónico:

ARS 87.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

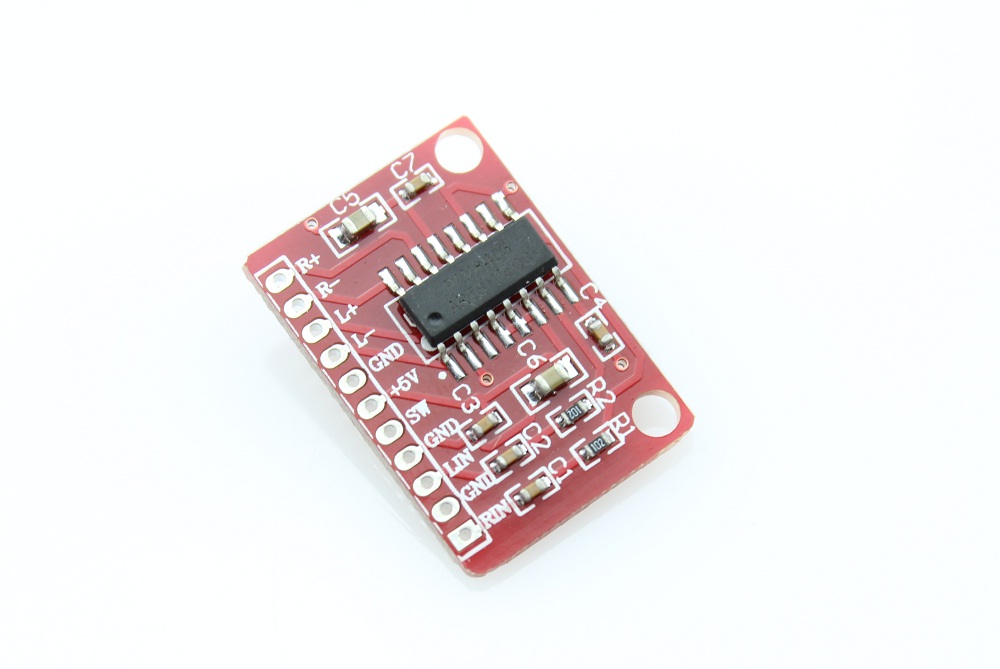

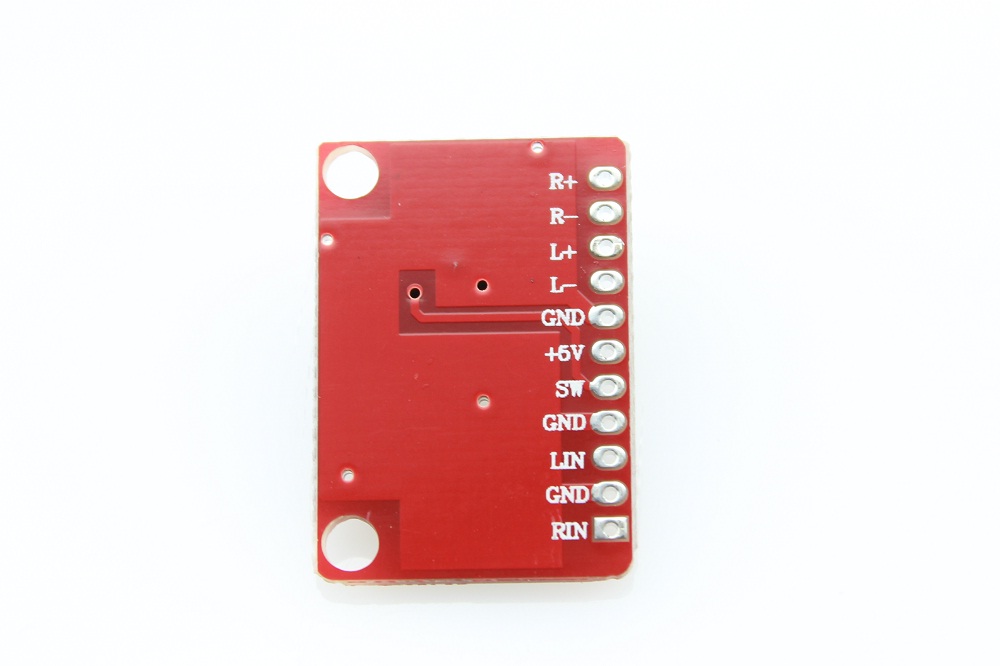

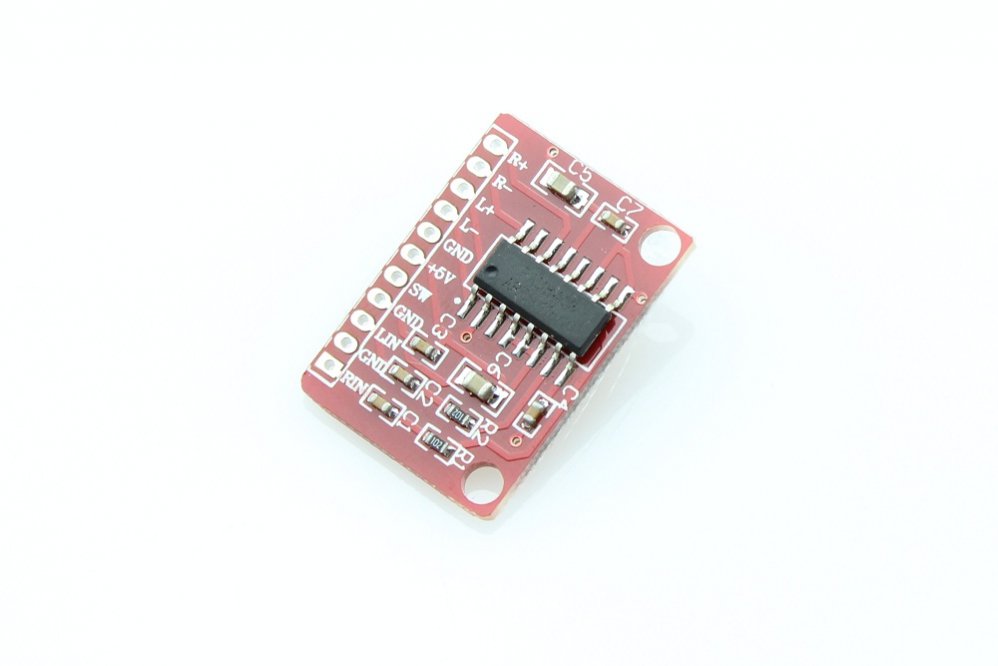

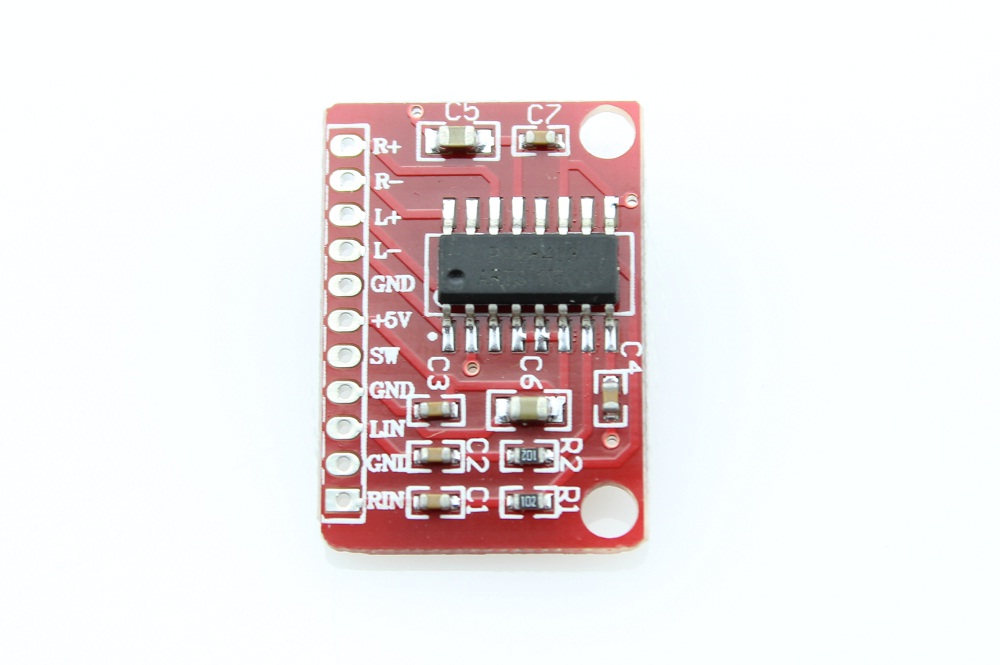

This is a Super mini digital amplifier board, ultra-thin, can be very convenient to place in the gap of small plastic boxes or other devices. It can obtain maximum power output at a low voltage. It also has built-in standby electronic switch, high-gain buffer amplifier, short circuit protection, which make this module perfect for MP3/MP4/notebook.

Recommended speakers here

Specification

  • New efficient digital amplifier chip
  • Special internal output processing circuit eliminating the conventional LC network
  • Power supply: (DC) 3.6v-5.5V
  • Output power: 3W + 3W / 4 ohms (@ THD 10%)
  • Signal-to-noise ratio: 90dB
  • Efficiency:> 90%
  • Output is CMOS BTL driver
  • Cannot change any component parameters to protect IC
  • The board can also powered by 5V USB power supply or 3 x 1.5V batteries
  • Dimensions: 0.91 in x 0.63 in x 0.08 in (2.3 cm x 1.6 cm x 0.2 cm)
  • Positioning Holes size: Spacing 20mm
  • Aperture: 2mm
Note that power positive and negative can not be reversed, the supply voltage can not exceed 5.5V, these two violations would have led IC damage.

Galería de Imágenes

Comentarios

Escribir Comentario

OpenHacks (02/02/2016 - 15:09)

Hola Enrique, esta placa es para parlantes de 3W, desconozco que potencia tendrán los parlantes de la ultrabook (podrían quemarse). También quizás haya complicaciones debido al poco espacio disponible dentro de la ultrabook, por lo que no se si es muy recomendable. Saludos!

Enrique C (01/02/2016 - 21:16)

Hola, es posible colocar esta plaquetita dentro de una ultrabook para aumentar el nivel de audio? saludos

OpenHacks (17/11/2015 - 15:24)

Hola Fernando, viendo la respuesta en frecuencia (hoja de datos, pág. 6) parecería que es plana y no tiene atenuación para bajas frecuencias. Aquí todavía no hemos probado la respuesta en ese rango de frecuencias. Saludos!

fernando Navarro (17/11/2015 - 13:27)

Hola queria saber si puede amplificar rango de frecuencias de 8-13 Hz

OpenHacks (04/11/2015 - 16:05)

Hola Guido, este módulo no permite ecualizar, deberías agregarle una etapa ecualizadora a la salida del mismo. Generalmente a la entrada de una potencia ya deberías poner el celular, quizás la señal de salida sea elevada para conectar a una potencia si usas este módulo. Es cuestión de probar, a lo sumo puede llegar a saturar la salida. Saludos!

Guido (02/11/2015 - 11:27)

Buen dia, queria saber si sirve para poner entre un celular y una potencia, y si hay posibilidad de ecualizarle bajos medios y agudos, gracias
