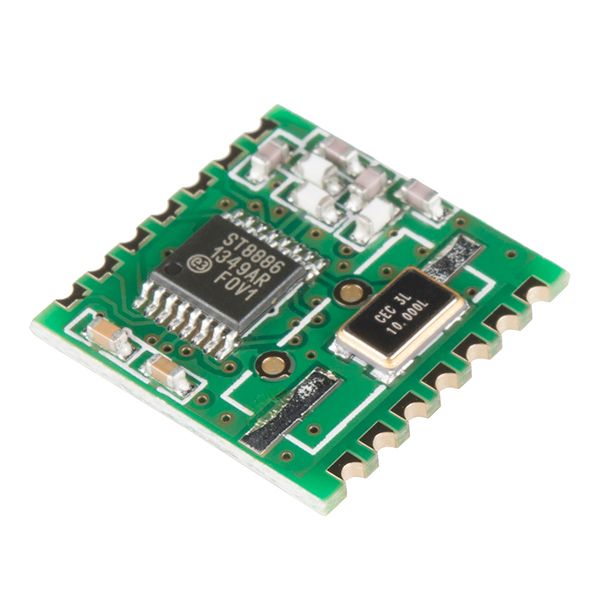

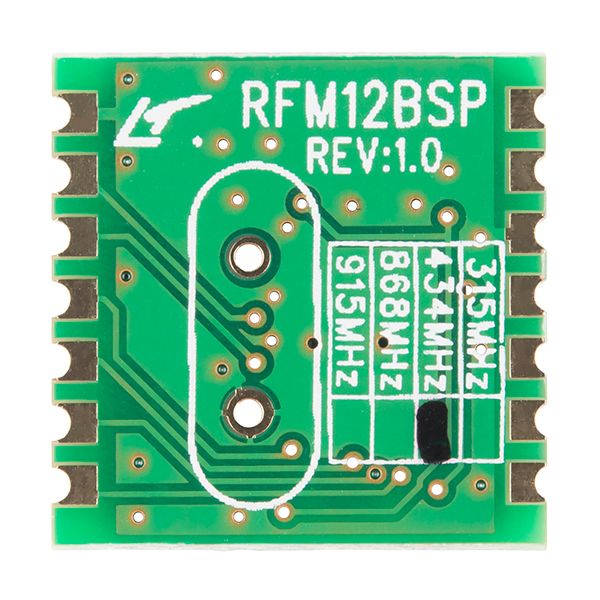

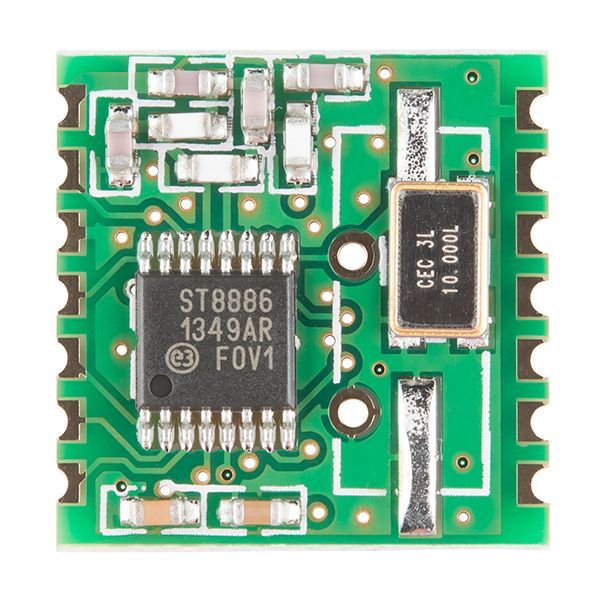

RFM12BSP Wireless Transceiver - 434MHz

RFM12BSP Wireless Transceiver - 434MHz

Transceptor de comunicaciones en la banda de 434 Mhz con modulación FSK. Permite hasta 115.2 kbps y posee interfaz serial SPI.

COD: SFWRL12770

Peso: 0.001 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 213.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

The RFM12BSP is a great inexpensive option for wireless communication; it’s an ISM band FSK transceiver module implemented with a unique PLL. These modules operate in the 434MHZ band and fully comply with FCC and ETSI regulations.

This module has a wide voltage supply range of 2.2-3.8VDC. An SPI interface is used to send data and configure the RFM12 module. The configuration commands, described in the RF12 IC Datasheet linked below, can be used to set the data rate, frequency band, wake-up timer, transfer data, receive data from the 16-bit FIFO, and much more.

The module comes in a 14-pin SMD package, with pins spaced by 2mm. Check below for a breakout board.

Features:

  • Low-cost, high-performance
  • SPI compatible interface
  • High data rate (up to 115.2 kbps in digital mode, 256 kbps in analog mode)
  • Wakeup timer
  • 2.2V-3.8V power supply
  • Analog and digital RSSI outputs
  • Differential antenna input/output
  • Automatic antenna tuning
  • 16-bit RX data FIFO
  • PLL and zero IF technology
  • Fast PLL lock time
  • High resolution PLL with 2.5KHz step
  • Programmable TX frequency deviation (from 15 to 240 kHz)
  • Programmable receiver bandwidth (from 67 to 400 kHz)
  • Analog and digital signal strength indicator
  • Internal data filtering and clock recovery
  • Clock and reset signal output for external MCU use
  • 10MHz crystal for PLL timing

Dimensions: 15.9 x 16.1 mm (0.626 x 0.634 in)

More information:

Galería de Imágenes

Comentarios

Escribir Comentario

OpenHacks (19/10/2014 - 18:09)

Estimado Pablo, el alcance va a depender en gran medida de la antena que utilices, de la potencia de transmisión que le programes y de la tasa de transmisión de datos, por lo que es difícil dar un número exacto. Con una buena antena, a máxima potencia y con una tasa de transmisión baja, el alcance debería rondar los 100 metros en campo abierto, pero esto es solo estimativo. Saludos!

pablo (17/10/2014 - 15:58)

Hola una consulta cual es la maxima distancia en la cual puede transmitir/recibir datos ? SLdos...
