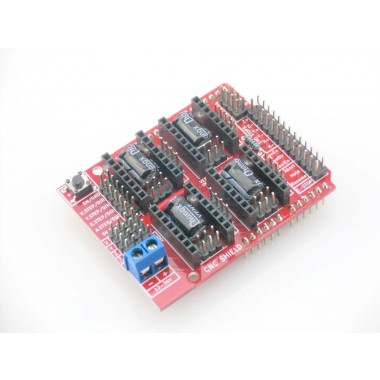

CNC Shield for Arduino(GRBL Compatible)

CNC Shield for Arduino(GRBL Compatible)

Shield Arduino para control CNC o impresión 3D. Incluye 4 drivers A4988.

COD: ECOP5511CNC

Peso: 0.035 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 888.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

The Arduino CNC Shield makes it easy to get your CNC projects up and running in a few hours. It uses opensource firmware on Arduino to control 4 stepper motors using 4 A4988 Stepper drivers, with this shield and the Arduino you can build all kinds of robotics or CNC projects including CNC routers,laser cutters and even pick&place machines.



Features

  • GRBL 0.8c compatible. (Open source firmware that runs on an Arduino UNO that turns G-code commands into stepper signals https://github.com/grbl/grbl)
  • 4-Axis support (X, Y, Z , A-Can duplicate X,Y,Z or do a full 4th axis with custom firmware using pins D12 and D13)
  • 2 x End stops for each axis (6 in total)
  • Spindle enable and direction
  • Coolant enable
  • Uses removable A4988 compatible stepper drivers. (A4988, DRV8825 and others)
  • Jumpers to set the Micro-Stepping for the stepper drivers (Some drivers like the DRV8825 can do up to 1/32 micro-stepping).
  • Compact design.
  • Stepper Motors can be connected with 4 pin molex connectors.
  • Runs on 12-35V DC.

Useful Links

Galería de Imágenes

Comentarios

Escribir Comentario

OpenHacks (29/08/2016 - 10:37)

Hola Cristian, podes usar los drivers A4988, aunque quizás no puedas aprovechar al máximo al NEMA23. Podes adquirir por separado los DRV8825. Dejo link de utilidad: http://reprap.org/wiki/A4988_vs_DRV8825_Chinese_Stepper_Driver_Boards . Saludos!

Cristian (27/08/2016 - 10:45)

Pregunta, veo que el kit viene con los A4988, para un router cnc de 3 ejes, conviene ese driver o los drv8825? pensando en usar NEMA 23. Gracias

OpenHacks (27/06/2016 - 14:33)

Hola Juan, de momento hacemos solo envíos a CABA. Nuestra oficina se encuentra en Rosario. Saludos!

Juan Pablo Bozzani (24/06/2016 - 20:55)

Hola, es posible comprar y pasar a retirar por alguna dirección aquí en CABA o solo se manejan con envíos? Muchas gracias.

OpenHacks (13/10/2015 - 09:17)

Hola Ivan, no podemos modificar el producto. Este shield se conecta a un Arduino Uno, y ya tiene las conexiones internas por lo que solo tenes que conectar los motores y programar. Este es el link del Arduino UNO: https://www.openhacks.com/page/productos/id/28#.Vhz2VPmqqko . Saludos!

Ivan (12/10/2015 - 15:55)

Buenas tardes, si uno lo desea con 3 drivers A4988, osea control de los ejes X, Y, Z lo venden o arman asi?. La conexión entre los 3 drivers y Arduino viene hecho?. El Arduino cual es? Yo necesitaria el Arduino UNO R3 Muchas gracias

OpenHacks (28/03/2015 - 17:14)

Estimado Alex, tal como se indica en el resumen, el precio incluye cuatro drivers con A4988. Saludos!

Alex (28/03/2015 - 14:00)

Buenas... pregunta, ¿viene con los 4 drivers o se compran por separado?
