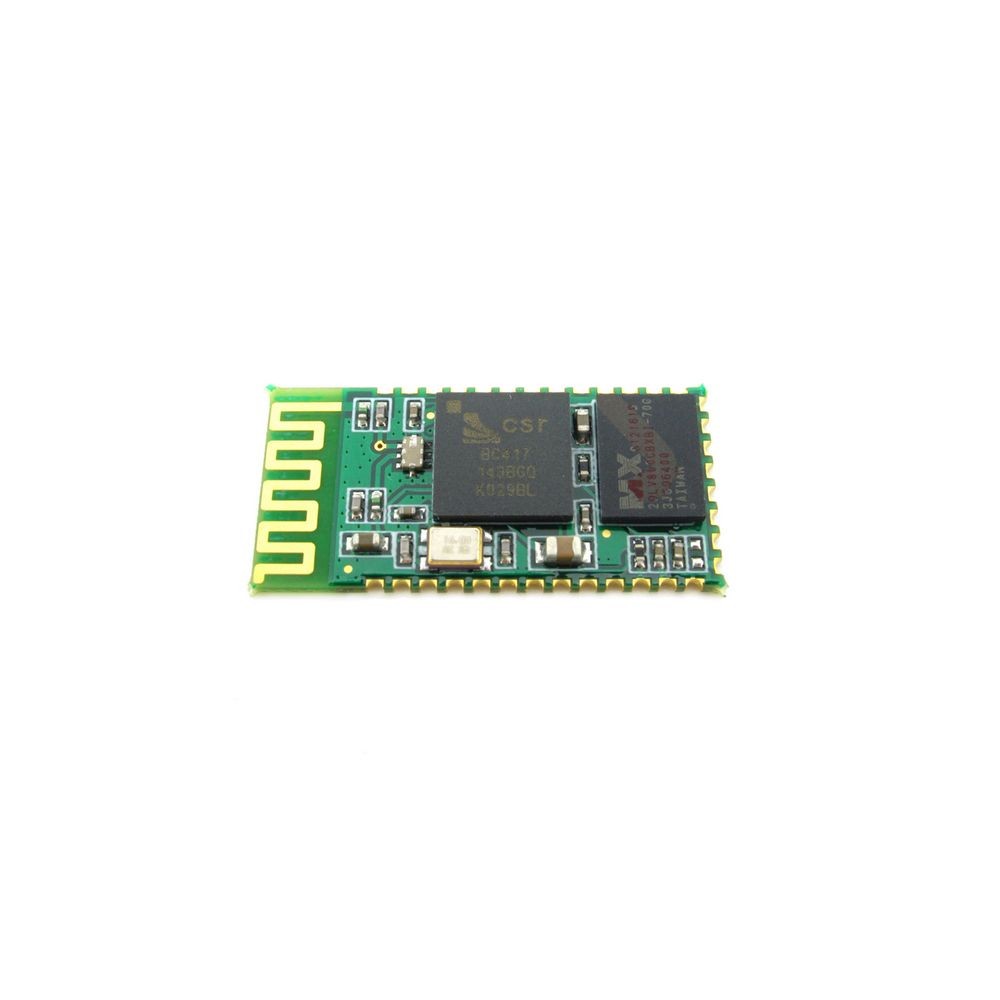

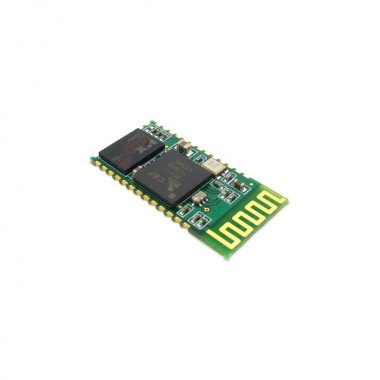

Serial Port Bluetooth Module HC-05

Serial Port Bluetooth Module HC-05

Módulo bluetooth SPP ideal para reemplazo de comunicaciones seriales cableadas.

COD: IM120723009

Peso: 0.002 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 161.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Overview

Serial port bluetooth, Drop-in replacement for wired serial connections, transparent usage. You can use it simply for a serial port replacement to establish connection between MCU and GPS, PC to your embedded project and etc.

Specification

  • Bluetooth protocal: Bluetooth Specification v2.0+EDR
  • Frequency: 2.4GHz ISM band
  • Modulation: GFSK(Gaussian Frequency Shift Keying)
  • Emission power: ≤4dBm, Class 2
  • Sensitivity: ≤-84dBm at 0.1% BER
  • Speed: Asynchronous: 2.1Mbps(Max) / 160 kbps, Synchronous: 1Mbps/1Mbps
  • Security: Authentication and encryption
  • Profiles: Bluetooth serial port Power supply: +3.3VDC 50mA
  • Working temperature: -20 ~ +75
  • Centigrade Dimension: 26.9mm x 13mm x 2.2 mm

Application

  • Computer and peripheral devices
  • GPS receiver
  • Industrial control
  • MCU projects

Galería de Imágenes

Comentarios

Escribir Comentario

OpenHacks (14/07/2016 - 09:47)

Hola Marcelo, no tenemos stock actualmente pero volveremos a traer y te avisaremos mediante un correo automático cuando tengamos stock. Saludos!

Marcelo (14/07/2016 - 09:43)

Buenas, saber si tenés o vas a tener en stock. Gracias yi

Juan Pablo (21/08/2014 - 11:04)

Hola Matías, La antena que viene en la pista está optimizada para el módulo tal cual es. En microondas es bastante complejo el tema de antenas. Podrías probar soldar en distintos lugares de la pista y medir de alguna manera el resultado. Además deberías hacer lo mismo del otro lado de la comunicación. En definitiva no lo recomendamos. Una alternativa es conseguir un módulo Bluetooth clase 1 que tiene más potencia. (el de tu consulta es clase 2). Si el módulo posee salida de antena externa mejor aún, así se evitan experimentos de soldadura sobre la plaqueta. Saludos!

Matías Barrantes (30/07/2014 - 05:22)

Muy buenos días Ingeniero, le quiero hacer una consulta. ¿Es posible aumentar el alcance de éste módulo bluetooth soldando una antena de módem WiFi a la pista que ya está siendo utilizada para este fin? Desde ya muchas gracias.

Juan Pablo (24/03/2014 - 09:27)

Hola Jorge, El módulo que se ve en el tutorial, está soldado a otra plaquita que le otorga de los pines para conectar a la breadboard. Nosotros no tenemos una plaquita así (llamada genéricamente breakout). De todas maneras, tenemos un shield de Arduino que cumple esa función: http://www.openhacks.com/page/productos/id/52 Otra opción es usar este otro que ya viene como breakout, pero al ser otro controlador hay que usar otras librerías y no las que viste en el tutorial mencionado: http://www.openhacks.com/page/productos/id/152 Saludos!

Jorge Valdez (24/03/2014 - 02:19)

Hola. Según vi en el primer comentario recomiendan una pagina para conectarlo a Arduino, quería saber si vienen con los 6 pines en un extremo como sale en el tutorial o se conectan de otra manera. Gracias.

Juan Pablo (14/03/2014 - 22:27)

Hola Nicolás, Si, la pista es la antena. No necesita antena externa. Saludos!

Nicolás (14/03/2014 - 19:24)

Buenos días, una consulta, la pista que se ve en la foto ya es la antena del módulo? Gracias.

Juan Pablo (23/02/2014 - 20:50)

Hola Santiago: 1) El módulo es tal cual se ve en la foto, con los integrados de montaje superficial ya soldados en la plaquita. El mismo módulo viene en versión shield Arduino: http://www.openhacks.com/page/productos/id/52/title/Bluetooth-Shield-V2.2-Master-Slave 2) Si, es Master/Slave. Saludos!

Santiago (23/02/2014 - 20:40)

Hola tengo dos preguntas respecto a este modulo: 1)Los pines ya viene soldados o no? 2)Este modulo funciona como esclavo y maestro?

Juan Pablo (17/02/2014 - 10:29)

Hola Matías, Con respecto a tu consulta, si es posible. Acá te envío dos tutoriales para conseguir ese objetivo: http://www.instructables.com/id/Modify-The-HC-05-Bluetooth-Module-Defaults-Using-A/?ALLSTEPS http://www.instructables.com/id/Andruino-A-Simple-2-Way-Bluetooth-based-Android-C/?ALLSTEPS Saludos!

Matiad (07/02/2014 - 17:32)

Buenas tardes, este módulo me sirve para comunicar la placa arduino uno con el celular para activar y desactivar salidas de la misma? Desde ya muchas gracias
