Venus GPS with SMA Connector

Venus GPS with SMA Connector

Módulo receptor GPS con actualización de hasta 20 Hz y salida NMEA-0183

COD: SFGPS11058

Peso: 0.004 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 1217.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

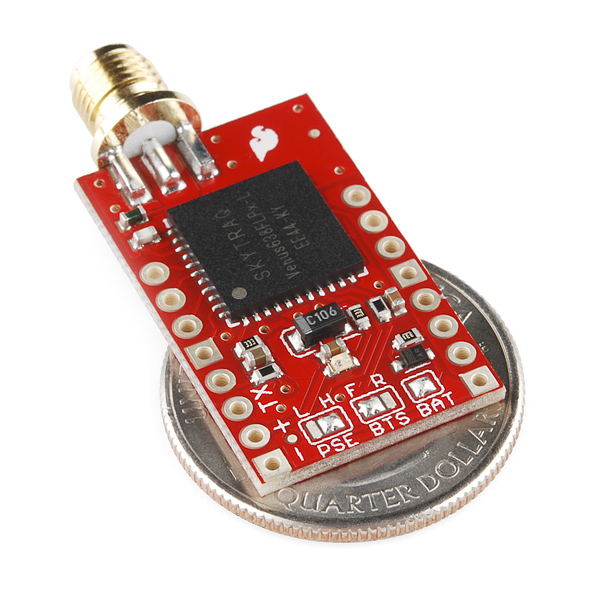

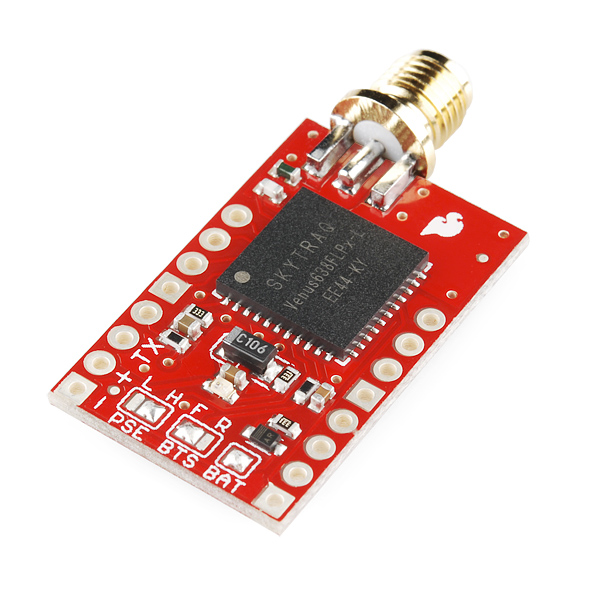

Description: This is the latest version of our Venus GPS board; the smallest, most powerful, and most versatile GPS receiver we carry. It's based on the Venus638FLPx, the successor to the Venus634LPx. The Venus638FLPx outputs standard NMEA-0183 or SkyTraq Binary sentences at a default rate of 9600bps (adjustable to 115200bps), with update rates up to 20Hz! The Venus638FLPx also allows for limited on-chip logging (check out the firmware below), as well as external logging using a SPI flash memory chip (not included).

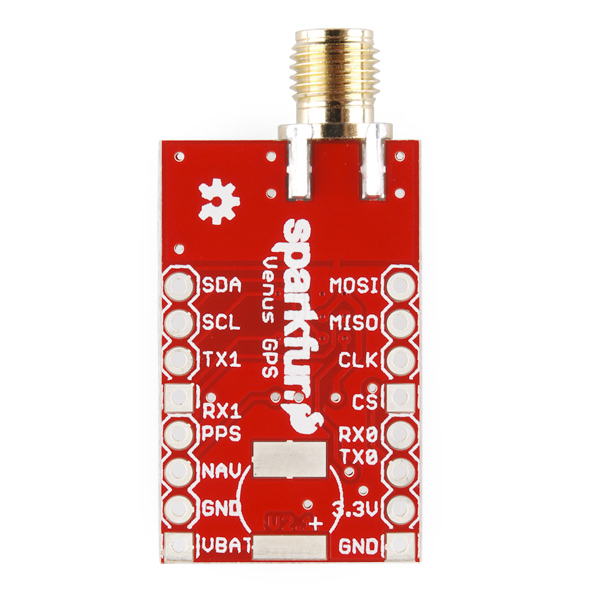

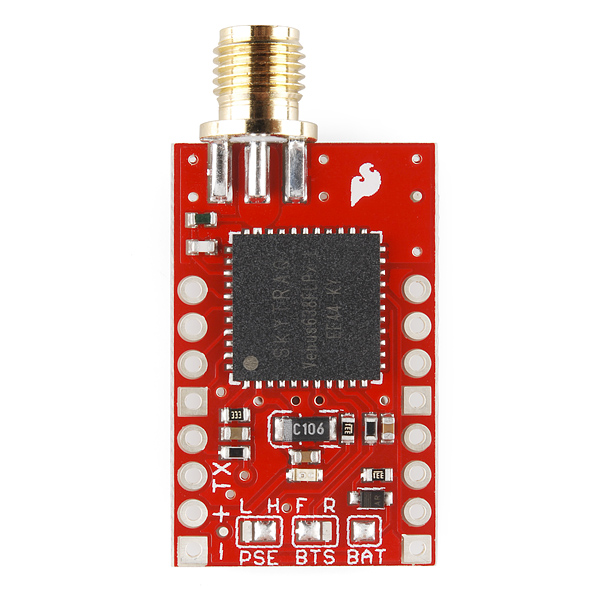

This board includes a SMA connector to attach an external antenna (required and not included, see the related items below), and headers for 3.3V serial data, NAV (lock) indication, Pulse-Per-Second output, and external Flash support. We've also provided solder jumpers to easily configure the power consumption, boot memory, and backup supply. This board requires a regulated 3.3V supply to operate; at full power the board uses up to 90mA, at reduced power it requires up to 60mA.

We've made it easy to connect an external battery or super capacitor to the board, to support very fast restarts after power is removed. There are even pads on the bottom of the board for the 0.2F supercap (not included but you can find it in the related items below), which will keep the board hot-startable for up to 7 hours without power!

Note: We've broken out the pins for the Venus638FLPx's second serial port (RX1,TX1) and I2C interface (SDA,SCL). However, these ports are not used by the stock firmware. SkyTraq offers an SDK allowing the creation of customized firmware; contact them for details.

Features:

  • Up to 20Hz update rate
  • -148dBm cold start sensitivity
  • -165dBm tracking sensitivity
  • 29 second cold start TTFF
  • 3.5 second TTFF with AGPS
  • 1 second hot start
  • 2.5m accuracy
  • Multipath detection and suppression
  • Jamming detection and mitigation
  • SBAS (WAAS / EGNOS) support
  • 67mW full power navigation
  • Works directly with active or passive antenna
  • Internal flash for optional 75K point data logging
  • Supports external SPI flash memory data logging
  • Complete receiver in 10mm x 10mm x 1.3mm size
  • Contains LNA, SAW Filter, TCXO, RTC Xtal, LDO
  • Single 2.7-3.3V supply

Dimensions: 1.15 x 0.7 inches

Documents:

Galería de Imágenes

Galería de Videos

Comentarios

Escribir Comentario

OpenHacks (17/10/2016 - 16:18)

Hola Julio, podrías utilizar esta antena: https://www.openhacks.com/page/productos/id/70#.WAUjkI_hCUk . Saludos!

julio (17/10/2016 - 08:11)

hola me interesa saber que modelo de antena gps deberia usar con este equipo gracias

OpenHacks (10/05/2016 - 09:34)

Hola Lucas, en la hoja de datos de Venus638FLPx figuran las siguientes: GGA, GLL, GSA, GSV, RMC, VTG. Desconozco si estas son solo algunas de las que recibe, o son las únicas a las que le agregaron descripción. Saludos!

lucas (09/05/2016 - 17:11)

Hola Me podrían decir que tramas emite en el mensaje NMEA? por ejemplo GPRMC, GPGGA y algunas otras más? Tengo una placa: https://www.openhacks.com/page/productos/id/69/title/I000180#.VzDupSbL9z1 Que les compré hace un tiempo y quería saber si emite las mismas tramas. Saludos

OpenHacks (19/10/2015 - 15:20)

Hola Javier, según la descripción del producto este módulo cuenta con capacidad de almacenar datos en el mismo chip, o también en una memoria Flash comunicándose por SPI. Te recomiendo que leas los archivos adjuntos a la descripción del producto para mas información. Saludos!

Javier Cruz (18/10/2015 - 05:26)

He adquirido este modulo hace aproximadamente 10 meses. Me gustaria saber detalles sobre si la conexion como dataloger con tarjeta SD esta disponible en el firmware que trae el modulo por defecto. De otra manera, cuales son los requerimientos para realizar tal operacion (datalogging). Cuando lo compre fue para observar por puerto serie los datos enviados. Ahora me intereza avanzar en el tema del datalogging. Desde ya muchas gracias!
