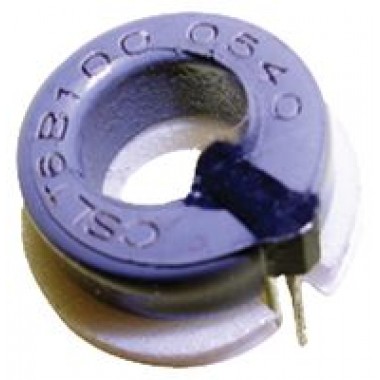

CSLT6B100 - CURRENT SENSOR 100A 4.5VDC/10.5VDC
Sensor de corriente Honeywell de efecto hall +/- 100A, AC/DC
COD: N62M4097
Peso: 0.005 Kg
Disponibilidad: En Stock
ARS 32593.00
El producto no está disponible para la venta en este momento
Características
- CURRENT SENSOR, +/-100A, 4.5VDC to 10.5VDC
- Current Measuring Range AC: -100A to 100A
- Current Measuring Range DC: -100A to 100A
- Supply Voltage DC Min: 4.5V
- Supply Voltage DC Max: 10.5V
- Sensor Output: Sink / Source
- Response Time: 3µs
Archivos
cslt_current_sensors.pdf (208 Kb)Comentarios
Escribir ComentarioOpenHacks (25/09/2015 - 11:42)
Estimado Gustavo, así es, podés aumentar la resolución (a costa de reducir el rango) pasando dos o más veces el mismo conductor por el centro del toroide (es decir, las dos vueltas deben estar "dentro" del anillo). Al pasar dos veces el conductor por el centro, el rango pasa a ser de ±50A en lugar de ±100A. Saludos!
Gustavo (25/09/2015 - 11:19)
Consulta: Para aumentar la resolución se podría pasar el coble 2 veces (2 vueltas) por el sensor??
OpenHacks (01/07/2015 - 17:17)
Santiago, la salida sin corriente es 2,5V (aprox, depende de ciertos factores), y según el sentido y magnitud de la corriente es que llegará a 4.1V (con +100A) o 0.9V (-100A). La función transferencia está en la hoja de datos, donde se describe una relacion V/I de 16 mV/AT. En la misma también figura el diámetro interno de 5,2 mm. Saludos!
Santiago (01/07/2015 - 12:44)
Hola, tengo una consulta respecto a la salida de este sensor. ¿La salida de tensión en condición sin corriente es de 2,5V? y el diametro interno ¿es de 5mm?
OpenHacks (02/03/2015 - 14:13)
Hola Federico, tenemos 8 en stock actualmente. Saludos!
Federico (01/03/2015 - 22:31)
Hola, ¿Tenes 3 de estos en stock? Gracias. Saludos.
Juan Pablo (12/03/2014 - 21:52)
Exacto, es no invasivo. Saludos.
jro1952 (12/03/2014 - 19:12)
Hola, una consulta sobre el sensor...es del tipo no invasivo? es decir el cable que conduce la corriente a medir pasa por el diametro interno del sensor..gracias
