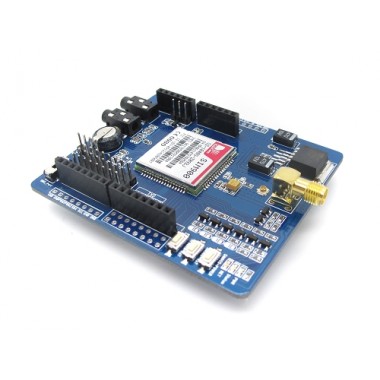

IComSat v1.1 - SIM900 GSM/GPRS Shield

IComSat v1.1 - SIM900 GSM/GPRS Shield

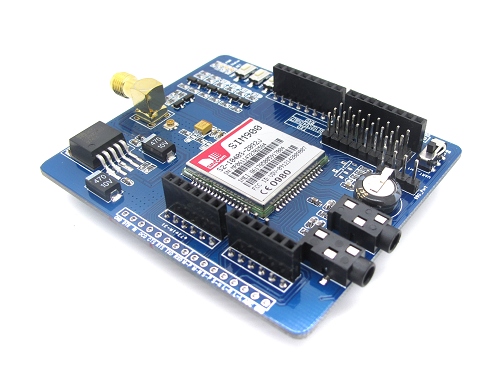

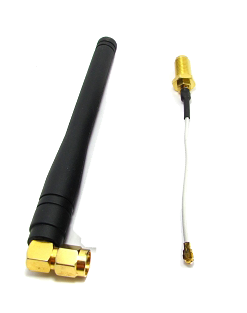

IComsat es un shield GSM/GPRS para Arduino, basado en el módulo GSM/GPRS cuatribanda SIM900. Se suministra con antena y cable.

COD: I000015

Peso: 0.070 Kg

Disponibilidad: Sin Stock

Su correo electrónico:

ARS 100130.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

IComsat es un shield GSM/GPRS para Arduino, basado en el módulo GSM/GPRS cuatribanda SIM900. Se controla mediante comandos AT (GSM 07.07, 07.05 y comandos AT ampliados SIMCOM), y es totalmente compatible con Arduino. Se suministra con antena y cable.

Características:

  • Cuatribanda: 850/900/1800/1900 MHz
  • GPRS multi-slot clase 10/8
  • GPRS mobile station clase B
  • Cumple con GSM fase 2/2+
  • Clase 4 (2W @ 850/900 MHz)
  • Clase 1 (1W @ 1800/1900 MHz
  • Se controla mediante comandos AT (GSM 07.07, 07.05 y comandos AT ampliados SIMCOM)
  • Bajo consumo en modo sleep: 1.5mA
  • Temperatura de operación: -40 ºC a +85 ºC
  • Admite encendido mediante software
  • Incluye jacks de 3.5mm para interfaz de micrófono y auricular
  • Soporta stack TCP y UDP para comunicaciones por Ethernet o Internet
  • El SIM900 también soporta FTP y HTTP



Uso:

       Arduino UNO: conectar los jumpers de la siguiente manera: TXD -> D4, RXD-> D5
       Arduino MEGA: desconectar los jumpers. Conectar cable puente entre TXD (cualquier pin) -> MEGA_RX1 (pin 19), RXD (cualquier pin) -> MEGA_TX1 (pin 18)

Galería de Imágenes

Archivos

Comentarios

Escribir Comentario

OpenHacks (10/08/2016 - 10:20)

Hola Rodrigo, tenemos stock. Para utilizar con Arduino DUE, deberías usar un adaptador de nivel de 3,3 a 5V, en los pines utilizados por el shield: https://www.openhacks.com/page/productos/id/947/title/Logic-Level-Converter-Bi-Directional . Saludos!

Rodrigo (09/08/2016 - 15:08)

La consulta que queria realizar es si tienen en stock y a su vez si este shield funciona con el arduino due que tiene los pines a 3.3v?

OpenHacks (13/05/2016 - 09:39)

Hola Marcelo, con esta fuente no tendrás problemas: https://www.openhacks.com/page/productos/id/616/title/Fuente-5V-2A . El módulo toma la alimentación de Arduino. Acá podes ver especificaciones eléctricas del shield: https://www.openhacks.com/uploadsproductos/icomsat_ds1.2.pdf . Saludos!

Marcelo (12/05/2016 - 11:04)

Hola quisiera saber que fuente puedo poner en el Arduino: Voltajes y sobre todo Amperaje para que funcione el sim900, tiene que ser regulada? tambien V y A del modulo solo sin arduino y pines de alimentacion... gracias

OpenHacks (02/05/2016 - 15:43)

Hola Daniel, podes usarla con PIC. Se comunica mediante UART, enviando comandos AT. Se suministra con antena y cable. Saludos!

Daniel (01/05/2016 - 12:58)

Hola. Quisiera saber si esta placa trae su propia antena externa. Además si es factible conectarle otra placa que no sea Arduino (por ej, algo desarrollado con PIC). Atte.-

OpenHacks (09/09/2015 - 15:01)

Hola Gonzalo, hoy haremos un pedido. Te avisaremos cuando ingrese, saludos!

Gonzalo (08/09/2015 - 19:58)

¿Volverá a entrar esta shield? Tengo 3 puestas con placas Leonardo para enviar y recibir comandos via SMS y quisiera armar màs mòdulos iguales a los que ya están funcionando.

OpenHacks (03/08/2015 - 14:55)

Hola Rafael, tenes que coincidir los pines de la bornera mas larga del SIM900 con los pines digitales del Arduino 0(RX) hasta AREF, y la mas corta desde A0 hasta Reset. De cualquier otra manera que intentes conectar al Arduino no vas a poder ya que no coindicirán los pines macho del SIM900 con los hembra del Arduino MEGA. Saludos!

Rafa (29/07/2015 - 21:44)

Hola, me podrian guiar como conectar este modulo a Arduino MEGA? Gracias. Saludos.

OpenHacks (08/06/2015 - 15:36)

Hola Mario, la alimentación se conecta al jack de alimentación del Arduino (2.1mm, positivo al centro). Saludos!

mario (08/06/2015 - 13:07)

me podrian ayudar cual es el pin al q tengo q conectar la alimentacion externa de 12v? en la hoja de datos solo indica VCC en GPIO pero no se si es la fuente externa

OpenHacks (05/06/2015 - 15:03)

Martín, podes usar la librería que viene en el entorno. En la misma hay varios ejemplos de uso que cargas desde el Arduino IDE. Saludos!

Martin Rodriguez (05/06/2015 - 07:39)

Hola, queria saber si puedo utilizar esta placa solamente con la libreria que viene en el entorno o tengo que armar las cadena y enviarlas como comandos AT si o si ??, gracias.

OpenHacks (26/02/2015 - 15:56)

Gustavo, es necesario alimentar externamente (si alimentas desde el Arduino vía USB, te va a figurar como que el shield está recibiendo energía, pero tanto el GPS como GSM no van a funcionar). La alimentación externa también se conecta a la placa Arduino (aunque esté el cable USB conectado, la Arduino elije automáticamente su fuente de alimentación)

Gustavo Moreno (26/02/2015 - 10:16)

Hola, tengo una consulta respecto de este shield. En muchos lados encuentro que el shield requiere alimentacion externa (min 9V), ¿esto es necesario o podría andar con los 5V del micro de la arduino?. En caso de que sí sea necesario poner un trafo de 9V ¿la arduino tomará la alimentación automáticamente de la SIM900? gracias

OpenHacks (10/12/2014 - 11:53)

Hola Joky, En la página 5, figura 5 de la hoja de datos, explica como poner los jumpers para conectarlo a una PC por medio de un FT232. El pinout también está en el mismo documento. Saludos!

Joky (07/12/2014 - 19:55)

HOLA COMO ES LA CONEXION ENTRE UN MODULO USB SERIAL CON ESTE MODULO GSM GRACIAS , NO LOGRO DETECTAR LOS PINES TX Y RX DEL GSM

OpenHacks (04/12/2014 - 12:56)

Hola Marcos. Si, el módulo es cuatribanda y funciona con todas las telefónicas argentinas. Saludos!

marcos (27/11/2014 - 22:31)

hola podrían confirmarme si en la placa puedo utilizar un chip prepago de personal

OpenHacks (12/09/2014 - 07:34)

Hola Leandro. Si, verás en la foto que incluye una ficha para micrófono y otra para auriculares. También soporta SMS los cuales se consultan o envían por medio de comandos AT. Saludos!

Leandro Videla (09/09/2014 - 22:16)

Hola, este modulo sirve para poder enviar y recibir mensajes y llamadas?

Juan Pablo (21/08/2014 - 11:55)

Hola Jesús, Desde el hardware es compatible con Leonardo. En cuanto a la librería, puede que haya que realizar algún ajuste. Te sugerimos buscar en la web por ese tema: http://rudiahlers.co.za/icomsat-sim900-shield-and-arduino-leonardo/ Saludos!

jesus (11/08/2014 - 15:55)

una consulta este shield es compatible con arduino leonardo??

Juan Pablo (19/05/2014 - 11:37)

Hola Rubén. El fabricante nos indica que si es compatible con Fez Panda 2. Saludos!

Rubén Feyling (15/05/2014 - 10:30)

¿Es 100% compatible con Fez Panda II?

Juan Pablo (14/05/2014 - 12:10)

Hola Rubén. Aparentemente si, hay gente que lo hizo funcionar en Netduino, a pesar de ser un shield diseñado para 5v. http://forums.netduino.com/index.php?/topic/8947-weird-problem-powering-up-gsm-shield/

Rubén Feyling (13/05/2014 - 12:55)

Esta placa es compatible con netduino 2?

Juan Pablo (05/05/2014 - 10:33)

Hola Iván, El chip no tiene nungún requisito en particular. El módulo IComsat tiene capacidad para voz, SMS e Internet, con lo cual, de acuerdo al uso que le quieras dar, tu empresa de celular debe ofrecerte alguno de esos servicios asociados a tu chip. Lo más común es usar internet para comunicarte con un servidor web, con lo cual deberías estimar el tráfico de tu dispositivo para no sobrecargar tu abono. Lo mismo para el caso que envíes SMS. Saludos!

Ivan (04/05/2014 - 19:08)

Hola. Estoy interesado en la compra del producto. El chip tiene que cumplir con algún requisito ? Sirve el un chip prepago ?

Juan Pablo (21/02/2014 - 09:48)

Hola Emanuel, Es altamente recomendable que lo alimentes con una fuente regulada en 5V (mín 2A). El circuito tiene un regulador propio para llevarlo a 3,3V: http://www.openhacks.com/uploadsproductos/sch-icomsat-v1.1.pdf Alimentarlo con más de 5V implicará mayor disipación de calor y si la fuente no es regulada, puede introducir ruido en el sistema. De todas maneras acá está la datasheet del regulador: http://doc.chipfind.ru/pdf/micrel/mic2930x.pdf Saludos!

Emanuel (18/02/2014 - 22:25)

Una consulta. Si necesito alimentar esta placa fuera del arduino, necesariamente la fuente tiene qu ser regulada a 5 Volt por el pin "5V" ? o el regulador integrado admite una mayor tension? (tengo en cuenta que necesito 2A)

Juan Pablo (27/12/2013 - 18:12)

Hola Juan Ignacio. No, la placa no incluye ningún microcontrolador. Si bien funciona con cualquier micro que tenga una UART de niveles TTL, está pensada para ser utilizada con Arduino (Además vas a encontrar varios ejemplos para ese controlador)

Juan Ignacio (26/12/2013 - 09:51)

Una pregunta: La placa tambien viene, ademas de con el modulo gprs sim900, con un microcontrolador? Yo para saber si para programarlo hay que comprar otro kit arduino con un microcontrolador o la placa ya trae uno?

juan (10/12/2013 - 07:33)

Hola, mira trabajo en ccs compiler, y simulo en proteus cuando puedo mis proyectos, mi duda esta, si te compro este kit, puedo conectarlo con un pic 18f452 o 16877a y, con la idea que enviar sms a un celular remoto???la idea es informar de temperaturas a un celular que le cargue al pic, se puede o no es compatible con los pic??

Juan Pablo (20/09/2013 - 09:13)

Hola Nando. El módulo IComsat funciona con una UART de niveles de 5V. Además de Arduino, puede funcionar con cualquier microcontralador que tenga comunicación serial con UART. El tema es que el módulo trabaja con niveles TTL de 5V, y el Netduino trabaja con 3.3V. Tendrías que poner algo en el medio para adaptar los niveles de tensión. Saludos!

nando (13/09/2013 - 01:23)

Puedo utilizarlo con netduino plus? saludos cordiales.

Juan Pablo (16/08/2013 - 15:04)

Te recomendamos empezar utilizando las librerías y ejemplos que vienen con el módulo y que están para descargar aquí. Si vas a utilizar simultáneamente la conexión USB del Arduino Mega, conviene definir un puerto serie virtual en dos pines que lleguen al shield que no sean el 0 y el 1 (ya que pertenecen al puerto serie conectado a USB), o usar el puerto serie 2 o 3 del mega, pero conectándolos con dos cables al shield, ya que esos puertos están fuera de los pines del shield. Si no vas a usar la conexión USB, podés usar los pines 0 y 1 del mega, que quedan dentro del shield.

Carlos (15/08/2013 - 22:58)

Hola Hoy me llego el shield que compre pero no logro hacerlo funcionar con mi placa mega. No tengo claro (y encuentro alternativas variadas en internet) setear los pines de la uart. Mi intencion es usar la libreria GSM que viene con la IDE de arduino.

Juan Pablo (17/06/2013 - 23:19)

Leandro, para usar el módulo desde una PC, y sin Arduino, tenés como alternativas más rápidas: 1) Usar un conversor USB-TTL que te monta un puerto serie virtual en la PC, y puede ser alguno de estos: http://www.openhacks.com/page/productos/id/6/title/USB-Serial-Converter http://www.openhacks.com/page/productos/id/158/title/USB-Serial-Light-Adapter 2) Conseguir una PC con puerto serie RS232 y convertir los niveles a TTL (5 voltios), pero ya practicamente no vienen PC con puertos series. El módulo anda con Personal Saludos!

Leandro (17/06/2013 - 02:24)

se puede usar directamente desde una PC ? o necesito la placa arduino ? funciona con chip de personal ?

Juan Pablo (10/06/2013 - 16:59)

Matías, el módulo funciona por medio de una conexión serial (UART), con lo cual podés usarlo desde otros micros, como PIC o incluso desde Raspberry Pi. Fijate aquí: https://www.youtube.com/watch?v=Q6CO8wCFklE&feature=player_embedded#!

Matias (08/06/2013 - 10:44)

Hola buenos dias. Este accesorio es compatible con raspberry pi? O solo funciona con arduino?

Juan Manuel (22/04/2013 - 20:05)

La librería esta desactualizada para el IDE 1.0, lo que vuelve el shield inútil. Saludos Hola Juan, ya está para descargar la librería actualizada para el IDE 1.0. Saludos!

Francisco (17/03/2013 - 19:26)

Cuando estiman que habra stock? Rta.: Hola Francisco, repondremos stock en aproximadamente 3 semanas, ni bien lleguen los publicaremos. Te sugiero seleccionar "Avisarme cuando haya stock" para recibir la notificación. Saludos! Pablo.-

juan (12/03/2013 - 11:16)

Hola, cuándo estiman van a tener nuevamente stock de el módulo Icomsat V1.1 - Sim900 Gsm/gprs? Gracias Rta.: Hola Juan, repondremos stock en aproximadamente 4 semanas, ni bien lleguen los publicaremos. Te sugiero seleccionar "Avisarme cuando haya stock" para recibir la notificación. Saludos! Pablo.-

Pablo (07/01/2013 - 14:34)

Hola Jorge, este shield sirve para enviar datos por la red celular GSM/GPRS y está diseñado para montarse sobre un Arduino, por lo que sería adecuado para tus propósitos. En este momento tenemos en stock, listos para enviar. Saludos!

Jorge (07/01/2013 - 12:06)

Buenos días. Estoy diseñando un sistema que recoja datos en el campo y los envíe por internet a un servidor para luego ser procesados. Los datos los recojo con un sensor conectado a un Arduino UNO y estoy buscando una interfase que me permita tomar esos datos y enviarlos a través de la red celular ya que donde voy a instalar los sensores no hay acceso a internet. Podrías decirme si este es el Shield que mejor se adaptaría a mis necesidades? Tenés stock en estos momentos? Sólo necesito uno como para hacer pruebas en esta primera etapa. Saludos y gracias

Juan Pablo (17/12/2012 - 23:09)

Hola Sebastián. Si, es posible manejarlo desde un PIC 18F4620 y cualquiera que tenga una UART, ya que la forma de comunicarse con el módulo es via serial. Esta viene con formato listo para Arduino y no tenemos para PIC. Buscá las hojas de datos del SIM900 para quedarte más tranquilo. Saludos!

sebastian (17/12/2012 - 18:40)

hola quería saber si se puede controlar con un 18f4620, o similar . o si hay otra similar con un zócalo para el 18f4620

Juan Pablo (11/12/2012 - 17:57)

Hola Ezequiel. Si, por supuesto funciona con telefónicas Argentinas. Depende del chip SIM que vos le coloques y no está atado a ninguna compañía. Saludos! Juan Pablo

Ezequiel (29/11/2012 - 11:38)

Tienen stock? funciona con redes telefonicas argentinas?. Funciona con redes Personal?

pedro (31/10/2012 - 22:38)

¿quería saber para cuando van a tener en stock el IComSat v1.1 - SIM900 GSM/GPRS Shield? *** Respondido vía email ***

Carlos (01/10/2012 - 10:09)

Queria consultarles sobre la utilización del GSM/GPRS Shield en las redes de telefonia argentinas ¿Saben o tienen experiencia usándolo en redes Claro? funciona? tienen en stock? *** Respondido vía email *** Gracias!
