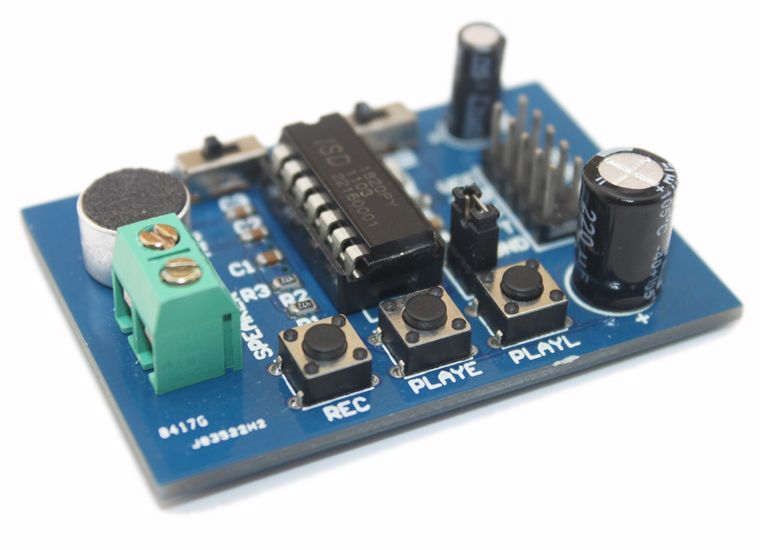

ISD1820 Voice Recording Module

ISD1820 Voice Board Voice Module Voice Recording Module

Módulo de grabación de voz con micrófono incorporado, basado en ISD1820. Se alimenta con 3.3V.

COD: CT00001

Peso: 0.010 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 126.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Módulo de grabación de voz con micrófono incorporado, basado en ISD1820. Ofrece grabación no volátil en un solo chip de 10 segundos (mínimo, puede extenderse hasta 20 segundos agregando una resistencia), con posibilidad de reproducción activada por nivel, por flanco, o de reproducir de manera cíclica. La frecuencia de muestreo es de 6.4KHz para 10 segundos de duración (ancho de banda de audio 2.6KHz), o de 3.2KHz para 20 segundos de duración (ancho de banda de audio 1.3KHz).

Puede comandarse mediante los pulsadores incluidos en la placa, o mediante señales desde un Arduino o microcontrolador aplicadas al conector. Puede utilizarse como megáfono, cambiando la posición del switch FT.

Nota: Debido al reducido ancho de banda de reproducción, la calidad de audio es similar a la de una línea telefónica analógica, por lo que se recomienda para grabaciones de voz de baja fidelidad.

Nota: Para poder reproducir la grabación o funcionar como megáfono, debe conectarse un parlante de impedancia 8 ohms como mínimo (no incluido).

ATENCION: El módulo está diseñado para ser alimentado con hasta 3.3V, no debe alimentarse con 5V ya que resultará destruido.

Características

  • Alimentación y niveles lógicos: 3.3V
  • Interfaz de pulsadores, reproducción activada por nivel (PLAYL) o por flanco (PLAYE)
  • LED indicador de grabación en curso y de fin de reproducción
  • Switch FT para operar como megáfono
  • Switch REPEAT para reproducción cíclica
  • Modo de bajo consumo automático
  • Amplificador incluido para parlantes de 8 ohms
  • Puede controlarse manualmente o desde un microcontrolador o Arduino
  • Para extender la duración a 20 segundos, retirar el jumper y en su lugar colocar una resistencia de 100K
  • Dimensiones: 37 x 54 mm



Instrucciones de uso (modo manual)

  • Para grabar, mantener pulsado REC mientras se habla al micrófono. Se enciende el LED y permanece encendido hasta que se deje de pulsar REC, o hasta que se termina la memoria. Al dejar de pulsar REC, se detiene la grabación. Al pulsar REC, se borra la grabación anterior.
  • Para reproducir toda la grabación de una sola vez, pulsar PLAYE.
  • Para reproducir la grabación solamente mientras se mantiene pulsado, pulsar PLAYL.
  • Para reproducir de manera cíclica, cambiar la posición del switch REPEAT.
  • Para utilizar como megáfono, cambiar la posición del switch FT y hablar al micrófono.
