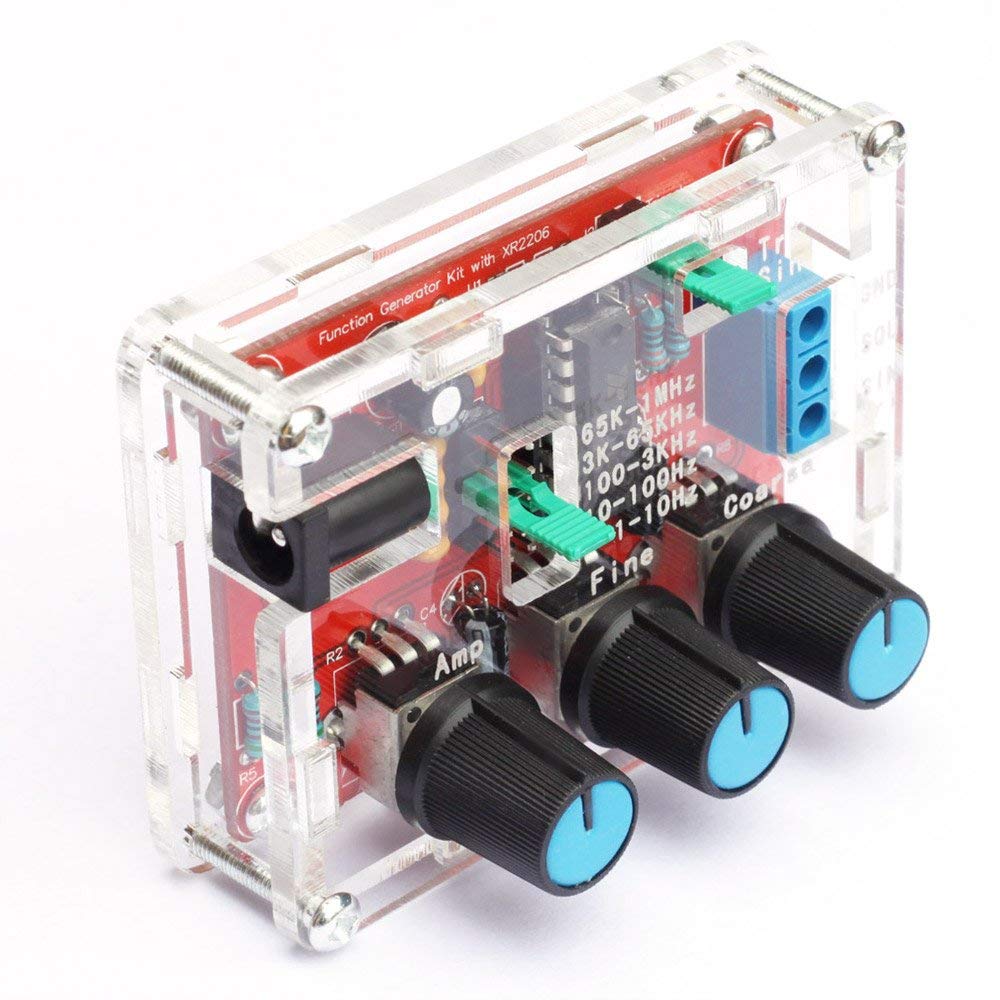

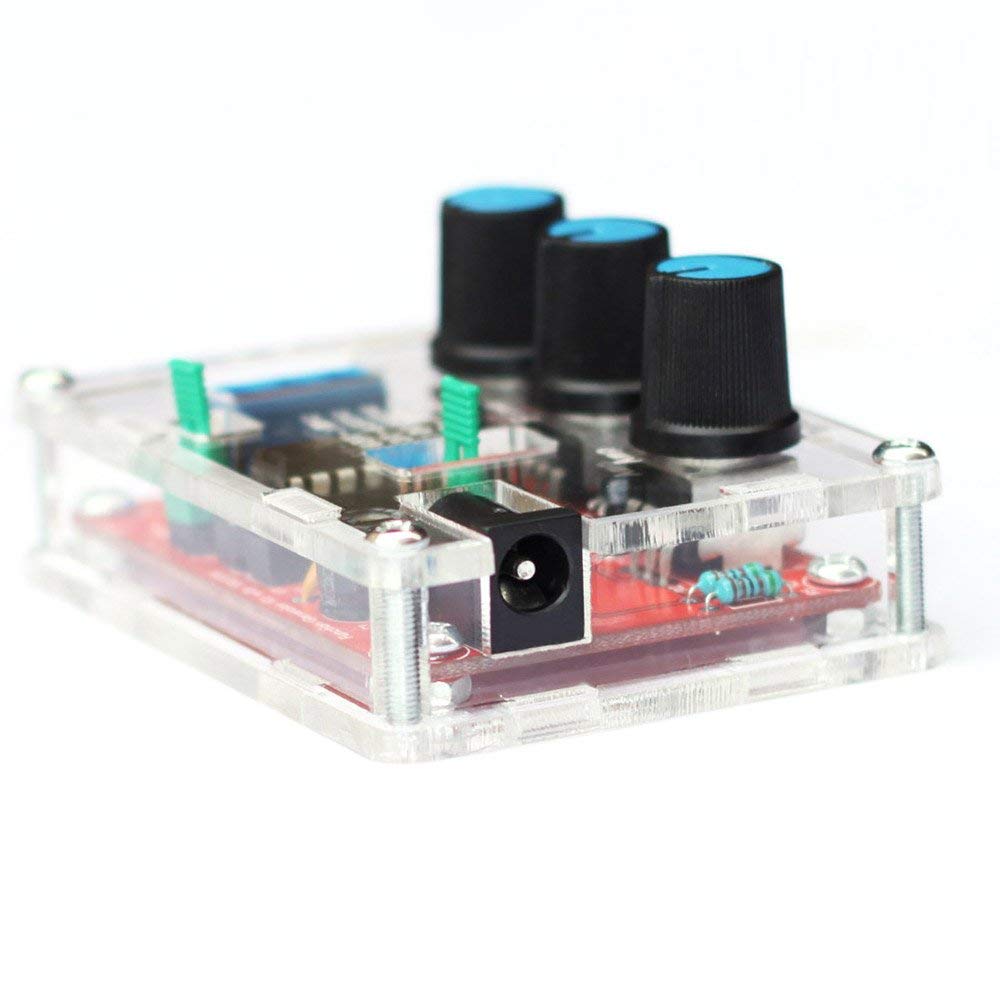

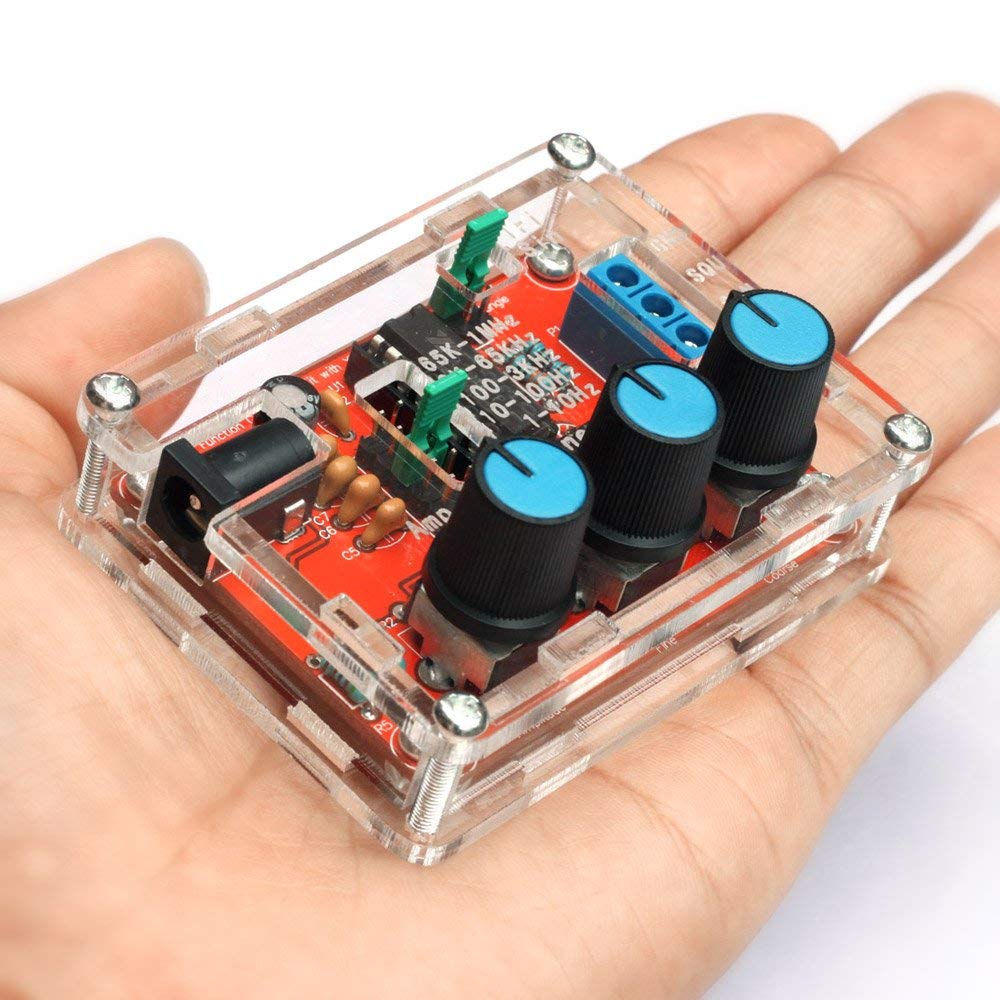

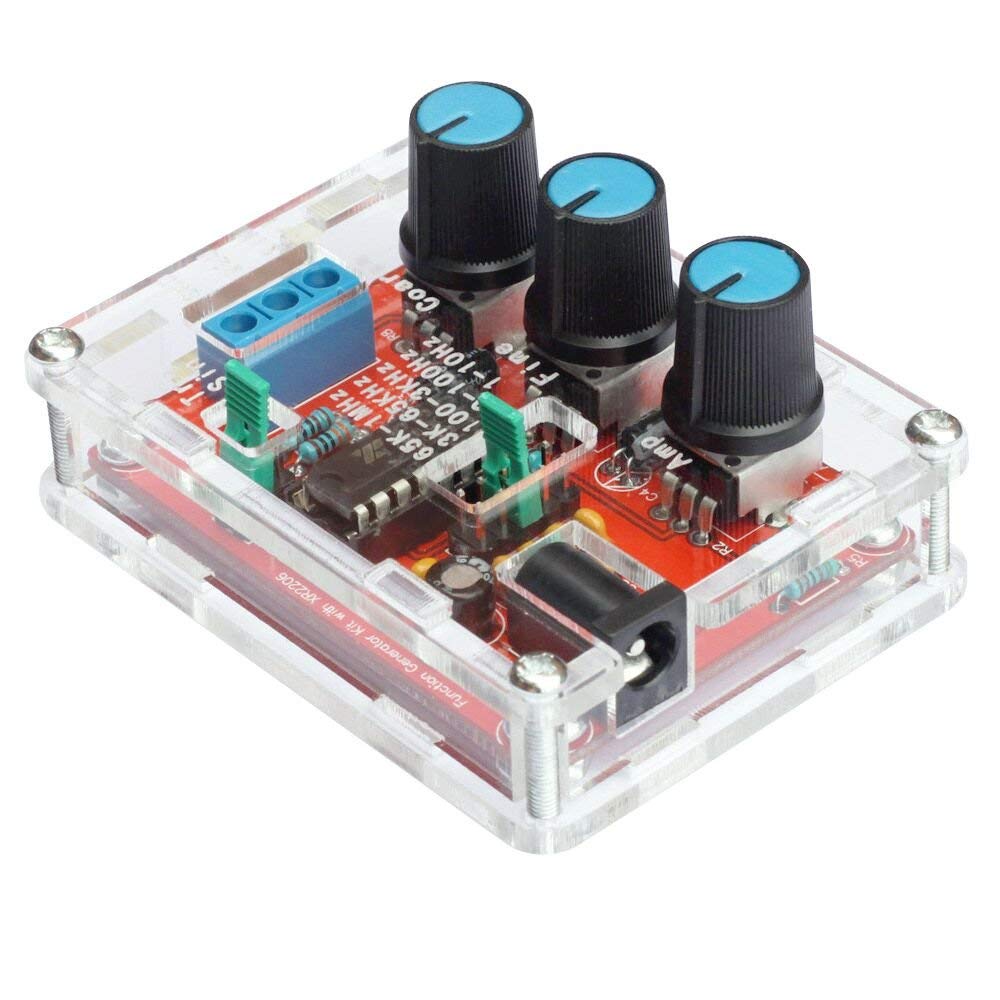

XR2206 Function Signal Generator DIY Kit Sine Triangle Square Output 1HZ-1MHZ US

XR2206 Function Signal Generator DIY Kit Sine Triangle Square Output 1HZ-1MHZ US

Excelente kit para ensamblar tu propio Generador de señales cuadradas, triangulares, y senoidales. Permite regular Amplitud y Frecuencia, entre otros parámetros de la señal. Muy fácil de ensamblar. Basado en el integrado XR2206.

COD: HTHS0363

Peso: 0.070 Kg

Disponibilidad: Sin Stock

Su correo electrónico:

ARS 21000.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Specifications:

  • Voltage supply: 9-12V DC Input.

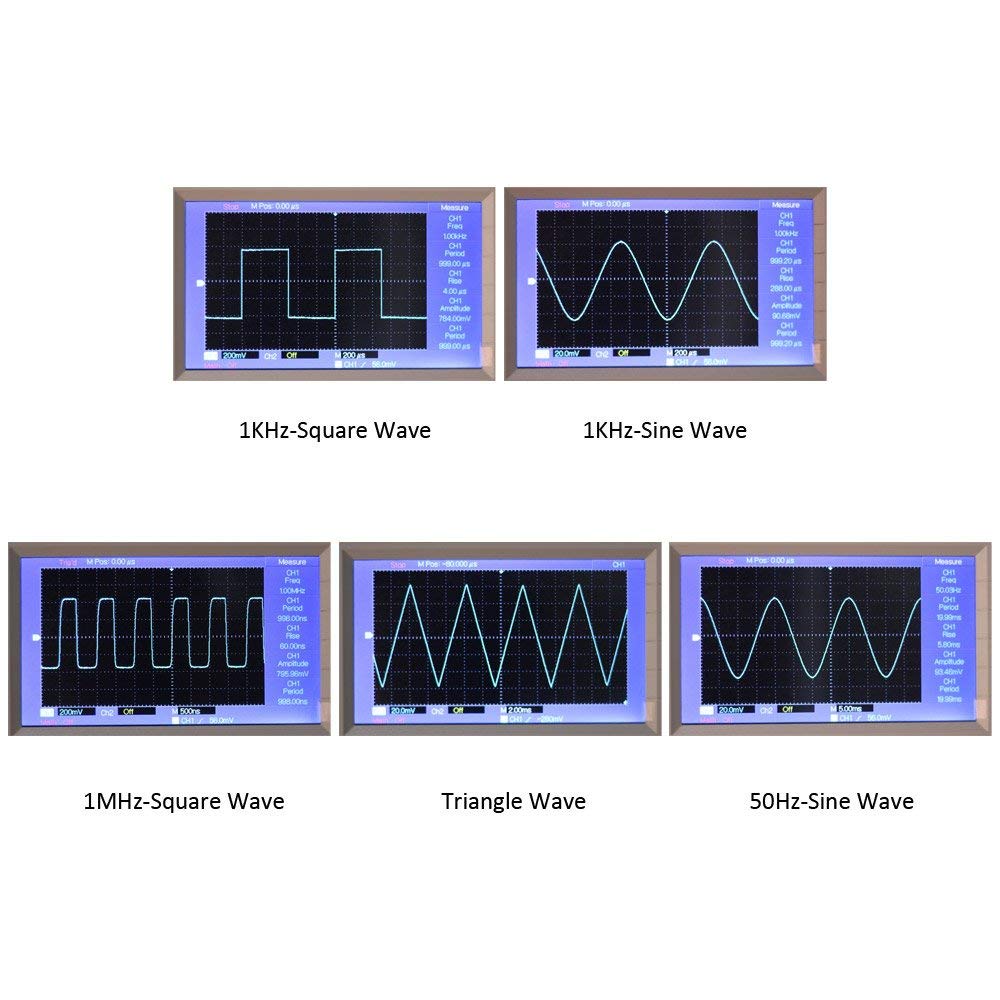

  • Waveforms: Square, Sine & Triangle.
  • Impedance: 600 Ohm + 10%.
  • Frequency: 1Hz - 1MHz.

SINE wave:

  • Amplitude: 0 - 3V at 9V DC input.
  • Distortion: Less than 1% (at 1kHz).
  • Flatness: +0.05dB 1Hz - 100kHz.

SQUARE wave:

  • Amplitude: 8V (no load) at 9V DC input.
  • Rise Time: Less than 50ns (at 1kHz).
  • Fall Time: Less than 30ns (at 1kHz).
  • Symmetry: Less than 5% (at 1kHz).

TRIANGLE wave:

  • Amplitude: 0 - 3V at 9V DC input.
  • Linearity: Less than 1% (up to 100kHz) 10mA.

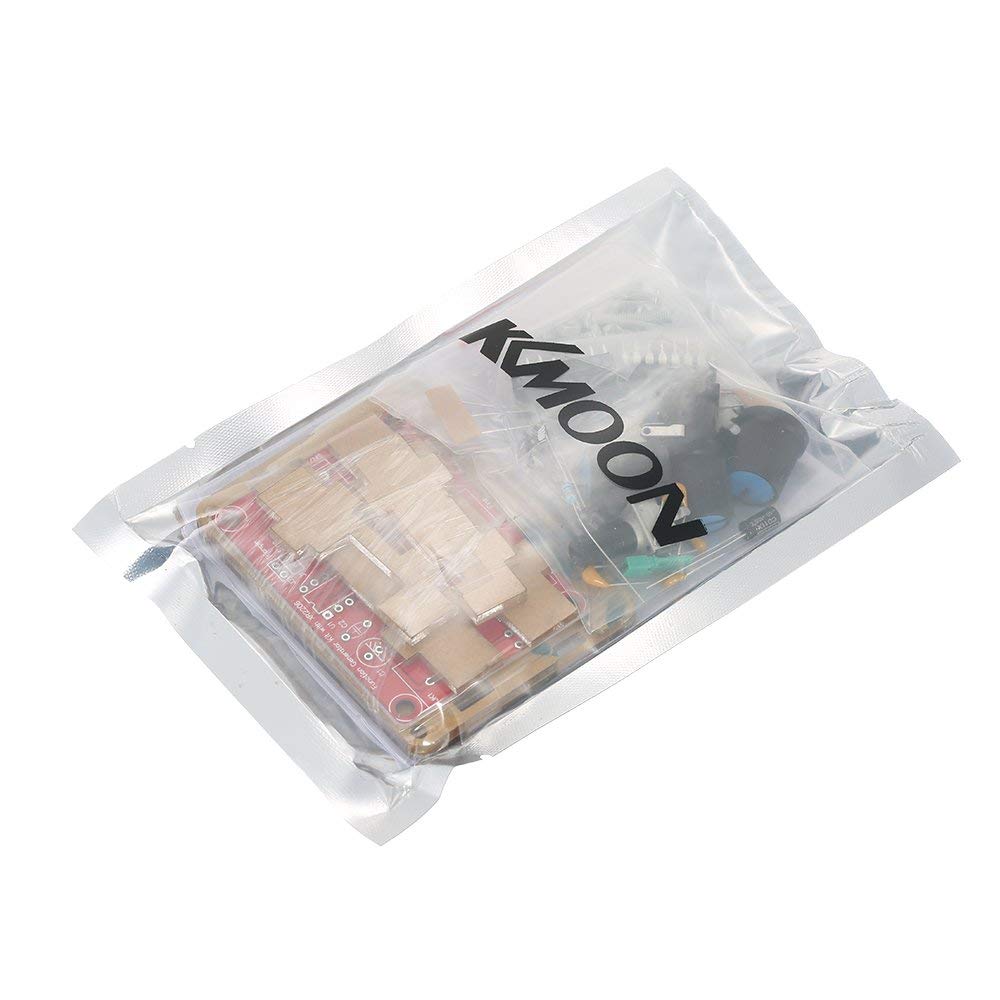

Package included:

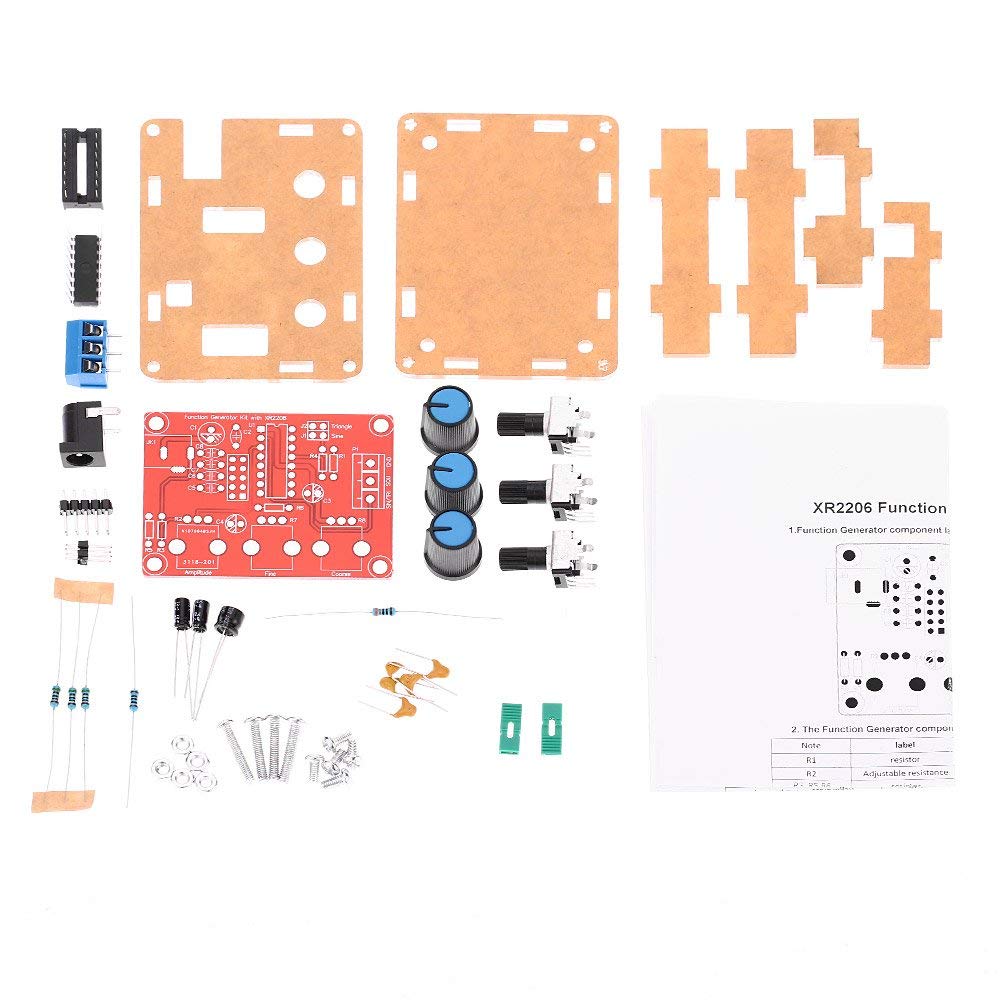

  • 1 x XR2206 Function Signal Generator DIY Kit.
  • Package Size: Approx. 12 * 8 * 2cm / 4.72 * 3.15 * 0.8in.
  • Package Weight: 69g / 2.46oz.
