Detector de Rayos V1.1

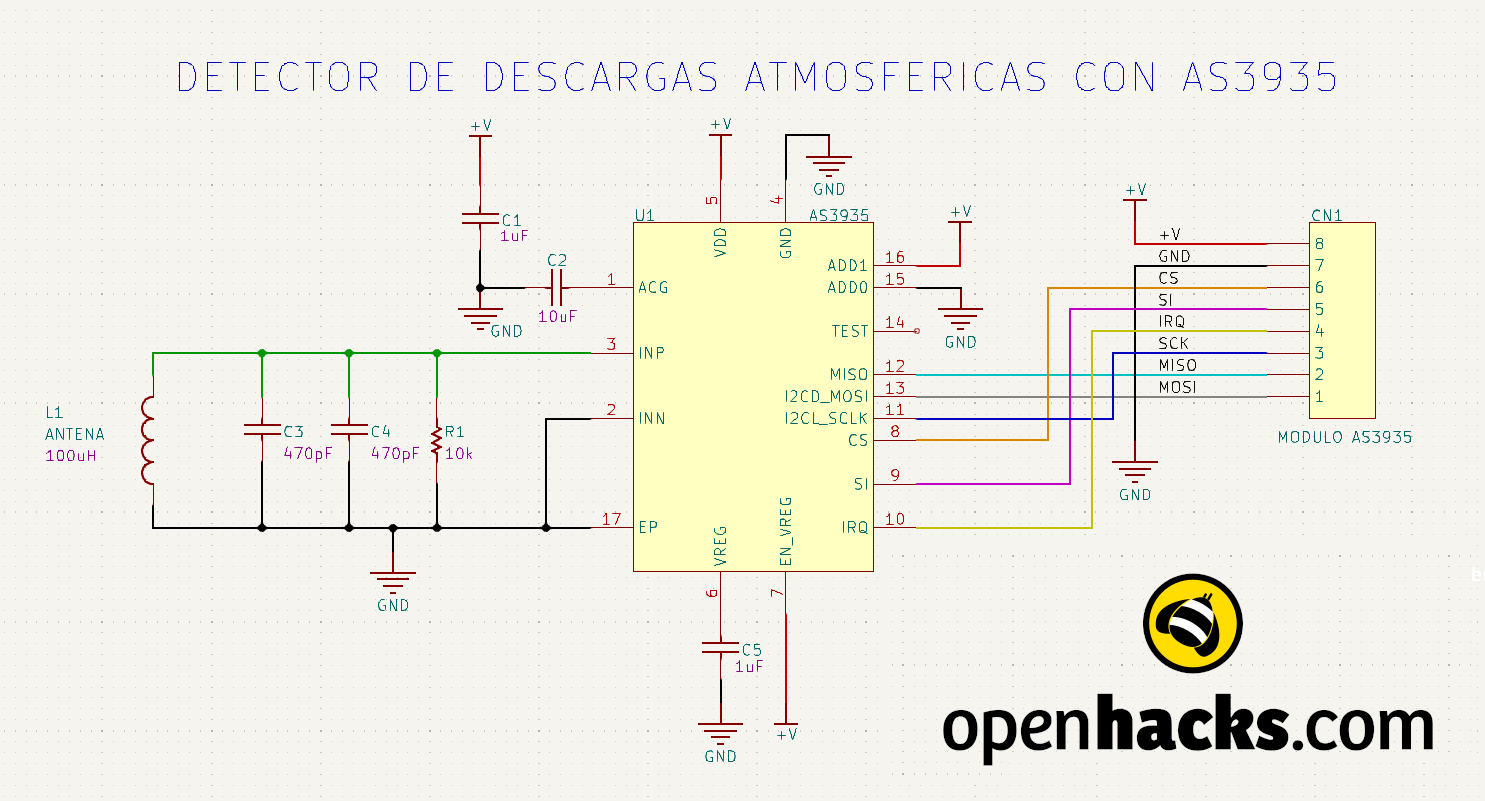

Nueva versión! Sensor de descargas eléctricas atmosféricas (rayos y relámpagos) que se produzcan dentro de los 40km de distancia. Diseñado y construido en el laboratorio de OpenHacks, el mismo está basado en el circuito integrado AS3935 de AMS.
COD: OHSEN00007
Peso: 0.000 Kg
Disponibilidad: Sin Stock
ARS 27042.00
El producto no está disponible para la venta en este momento
Características
Descripción:

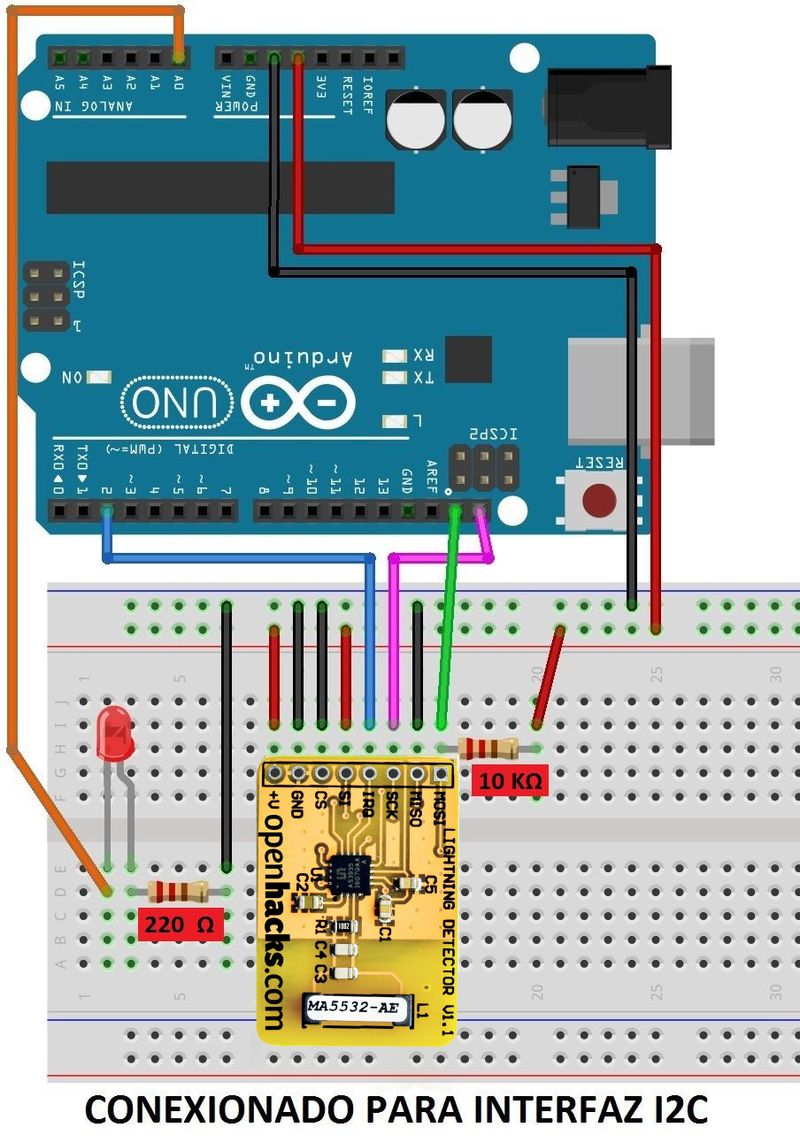

Nueva versión, se modifica la dirección de esclavo I2C a 0b10 (0x02). Sensor de descargas eléctricas atmosféricas (rayos y relámpagos) diseñado y construido en el laboratorio de OpenHacks, basado en el circuito integrado AS3935 de AMS. Puede alimentarse entre 2.4V y 5.5V, lo que permite conectarlo con prácticamente cualquier microcontrolador con interfaz SPI o I2C. Se suministran ejemplos de aplicación para utilizar con Arduino para interfaz SPI, I2C y Wire.
Cada placa producida es probada individualmente en el laboratorio de OpenHacks, con el fin de determinar el valor de capacitancia interna que debe ser configurado por el usuario desde su programa de aplicación, de manera que el circuito LC quede correctamente sintonizado a pesar de las tolerancias de los componentes. El valor de dicha capacitancia de calibración interna se suministra con cada placa individual. Para información detallada sobre la utilización del AS3935, registros internos del mismo y su algoritmo de detección, se recomienda leer detenidamente la hoja de datos adjunta.
Características:
- Detecta descargas de nube a tierra (rayos) y entre nubes (relámpagos).
- Bobina detectora con núcleo de ferrite incorporada en la misma placa.
- Estima la distancia a la que se produjeron las descargas, entre 1km y 40km, en 14 pasos.
- Umbral de detección configurable.
- Interfaz: configurable SPI o I2C (dirección de esclavo I2C: 0x10).
- Circuito LC sintonizable por software, mediante comandos enviados desde el microcontrolador o Arduino.
- Con cada placa, se suministra el valor de calibración del capacitor de sintonía interno, para configurar en el software de la aplicación.
- Alimentación: entre 2.4V y 5.5V.
- Conector: 8 pines 0.1", puede utilizarse en protoboard.
- Dimensiones: 31 x 22 mm.
Aplicaciones:
- Estaciones meteorológicas.
- Indicadores portátiles de tormenta eléctrica.
- Detección experimental de descargas atmosféricas.
ATENCION: El presente circuito fue diseñado para ser exclusivamente utilizado con fines experimentales y/o de investigación. No debe ser utilizado para la protección de vidas humanas y/o bienes materiales. No se asume ninguna responsabilidad por daños a personas y/o bienes materiales resultantes del uso de este equipo.
Sugerencias para la utilización del detector:

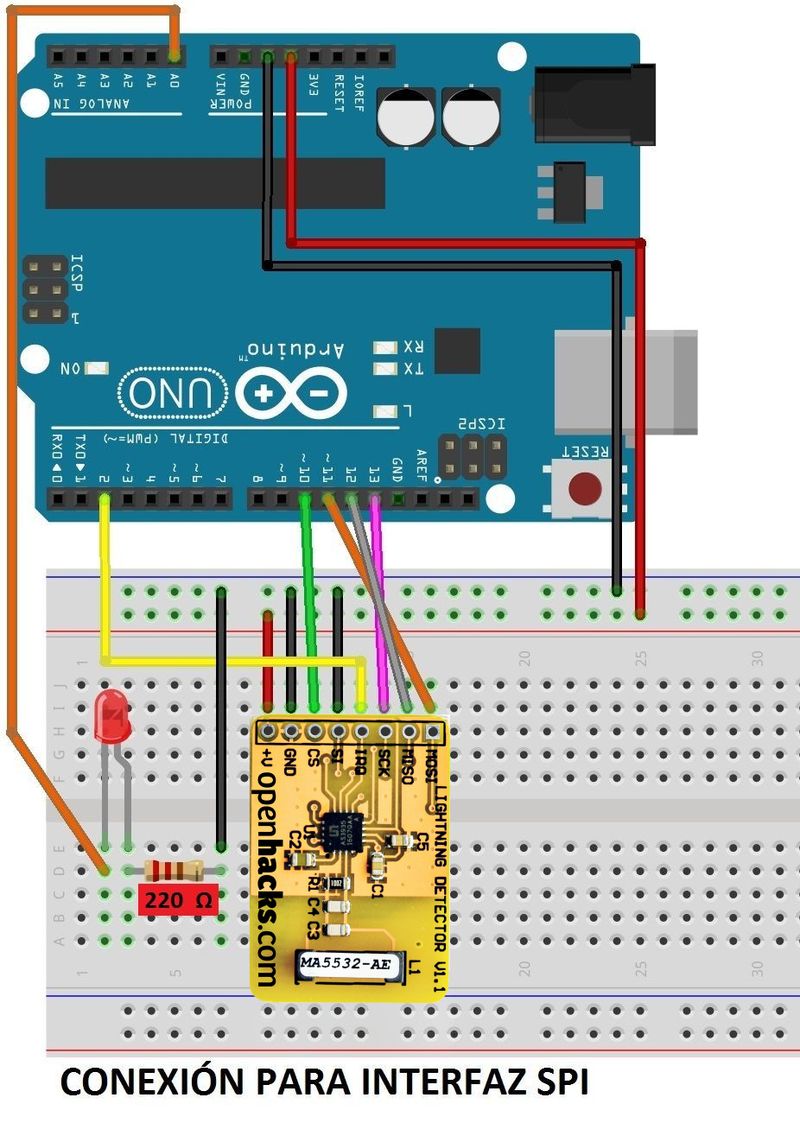

Para el caso de usarlo junto con un Arduino, es recomendable no conectar el mismo al puerto USB debido al ruido eléctrico que produce la computadora. Este ruido puede enmascarar al producido por un rayo, impidiendo así una detección correcta. En caso de usar Arduino, lo ideal es alimentarlo con una tensión continua estabilizada y bien filtrada de 7 a 12V en Vin del Arduino (idealmente, de pilas o baterías). Para mejorar el filtrado de la alimentación del sensor, puede hacerse a través de un filtro RC compuesto por una resistencia de 220 ohms y un capacitor de 10uF.
En el ejemplo de Arduino, para las pruebas, en vez de ver las detecciones por monitor serie, se utiliza un LED que parpadea en función de las detecciones. Si detecta un rayo, el LED se mantiene prendido hasta la próxima detección de perturbación o ruido alto. En caso de ruido o perturbación, el LED parpadeará rápidamente.
La frecuencia de clock elegida para la interfaz SPI o I2C nunca debe ser de 500kHz o sub armónicos (por ejemplo: 250kHz, 100kHz, etc.), ya que produciría una fuerte interferencia en el circuito LC detector, que se encuentra sintonizado en 500kHz. En el ejemplo de comunicación por SPI de Arduino, la frecuencia de clock seleccionada es de 1MHz.

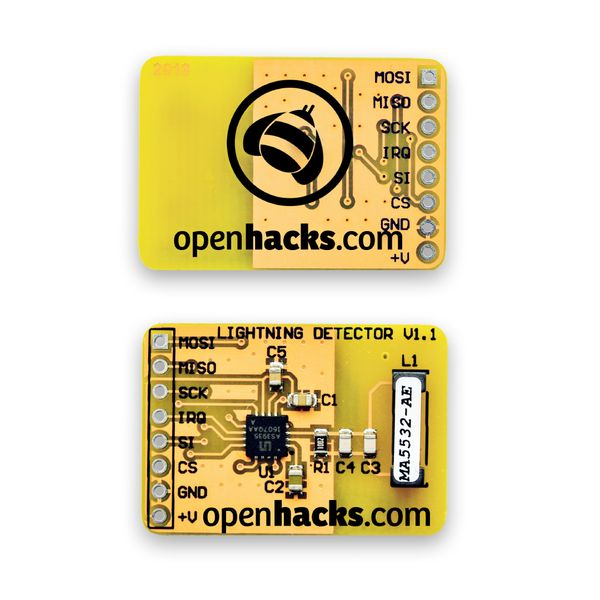

La detección es efectuada por la bobina indicada como L1 en el circuito impreso, por lo que dicha bobina debe mantenerse alejada de superficies metálicas grandes que puedan actuar como blindaje. El detector no funcionará dentro de un gabinete metálico.
Por más información sobre el circuito integrado AS3935, se recomienda consultar el siguiente link:
https://ams.com/AS3935
as3935_datasheet_v1-04_e3.pdf (944 Kb)
as3935_spi_openhacks_tq.rar (12 Kb)
