Mutiple Output DC Power Module 12/5/3.3V

Mutiple Output DC Power Module 12/5/3.3V

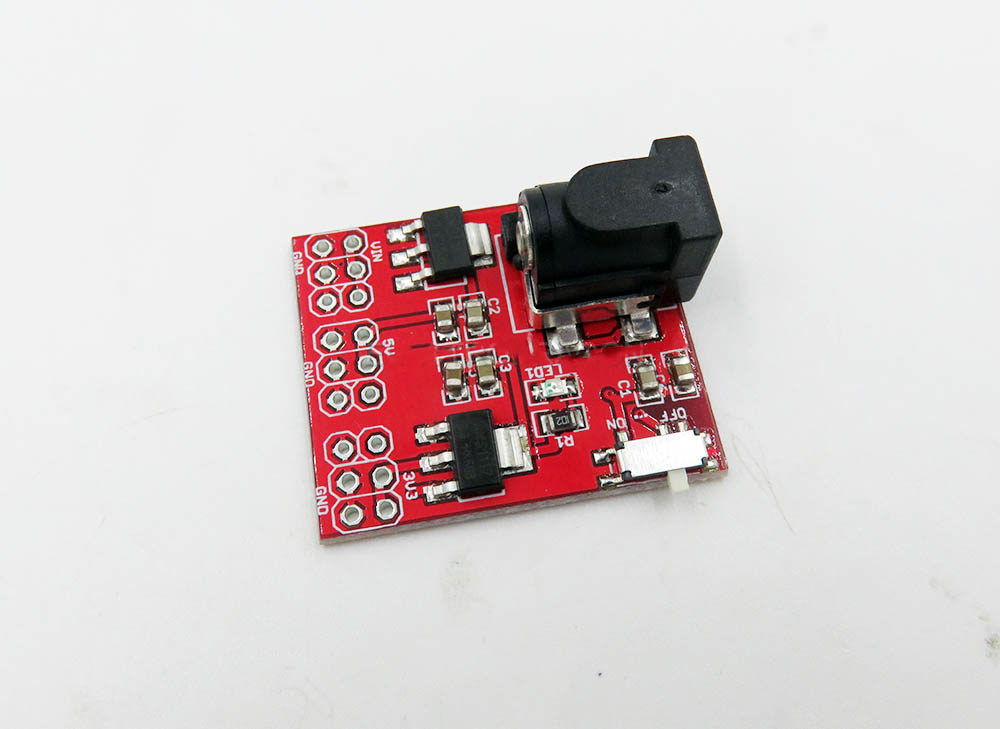

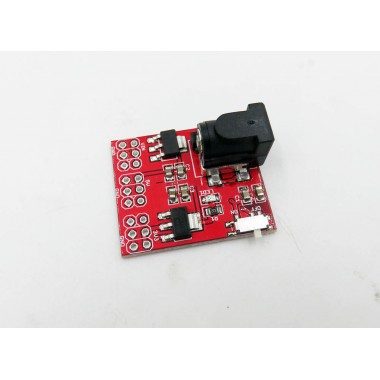

Fuente de alimentación basada en el AMS1117, la cual provee de 3 salidas reguladas de: 3.3v, 5v, y 12v, brindando además una corriente de salida de 1A. Se alimenta con tensiones entre 6V – 12V DC. Por último posee un switch con indicador led de ON/OFF.

COD: TROOPM1095

Peso: 0.015 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 438.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Description:

  • One input: DC 6V – 12V (input voltage must be higher than the output voltage to 1V or more).
  • Triple Output:
    •    3.3V (+ – 0.05v error).
    •    5.0V (+ – 0.05v error).
    •    12V (12V input directly to output).
  • About AMS1117 – peak current ~1A, need heatsink if long time use on high current.
  • Specially designed two pin mounting holes, can be directly fixed to the tunnel plate to extend the experiment.
  • Using multiple input and output pin, easy to use and connect. One side 12V, 5V, 3.3V, one side Gound.
  • PCB board size: 4.5cm * 4.5cm.
  • With power indicator light (red), has power on/off switch.

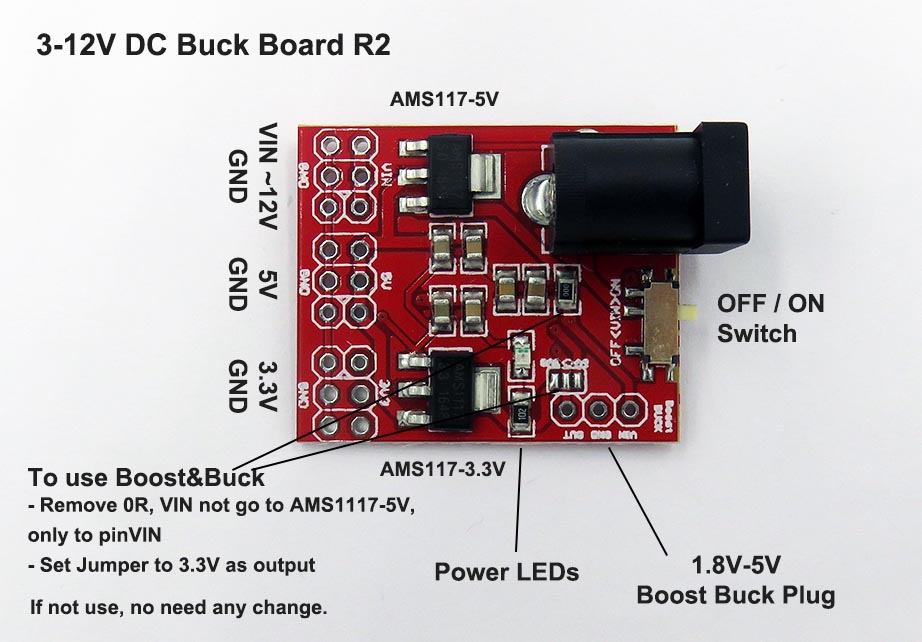

R2 Version:

  • Add 0R resistor to disconnect from AMS1117-5V
  • Add selectable jumper from pin out to 3.3V directly or 5V.
  • ON/OFF Switch only control ON/OFF of DC 5.5mm barrel jack, not pin VIN.
