Raspberry Pi Relay Shield

Raspberry Pi Relay Shield

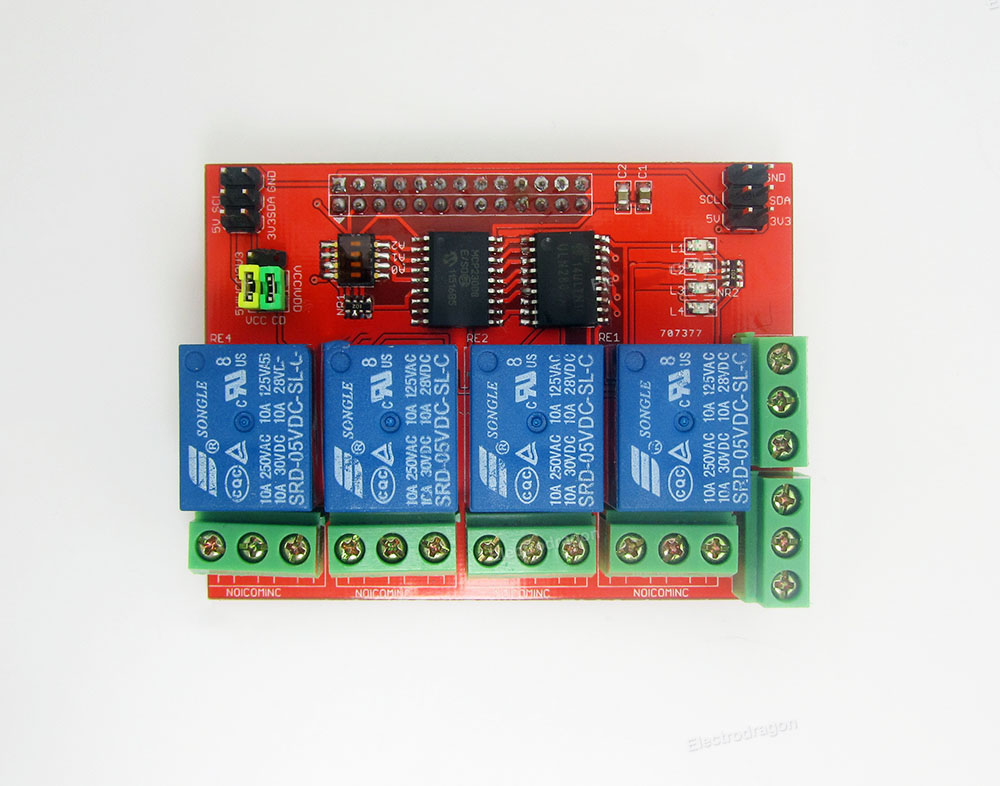

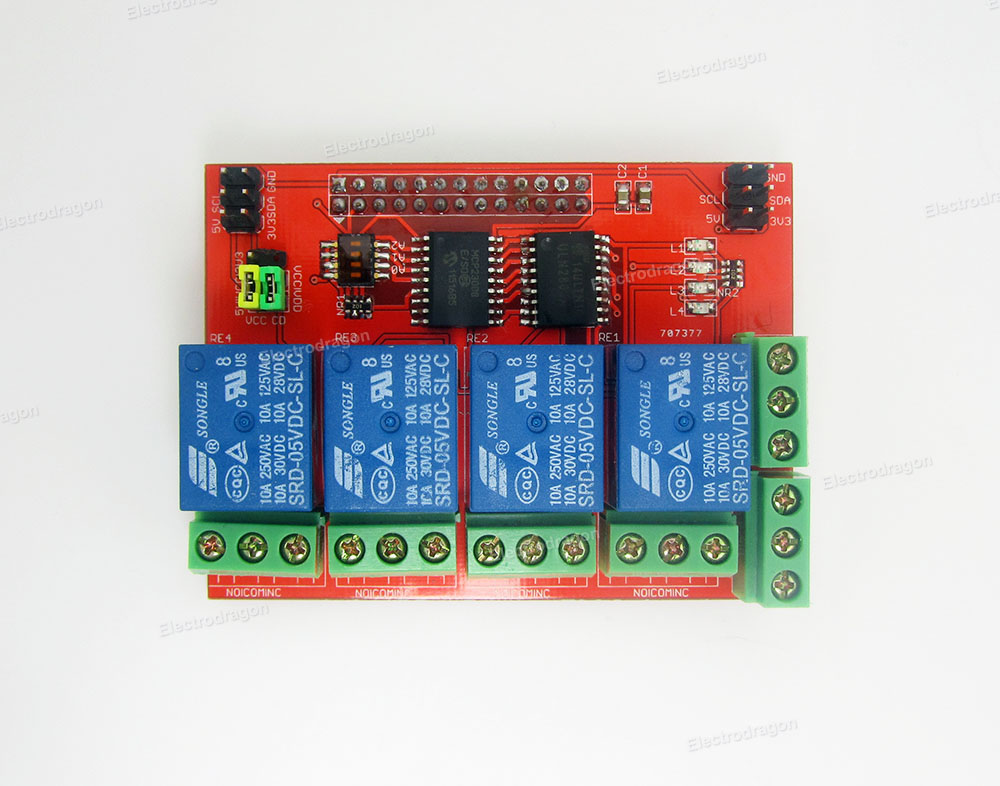

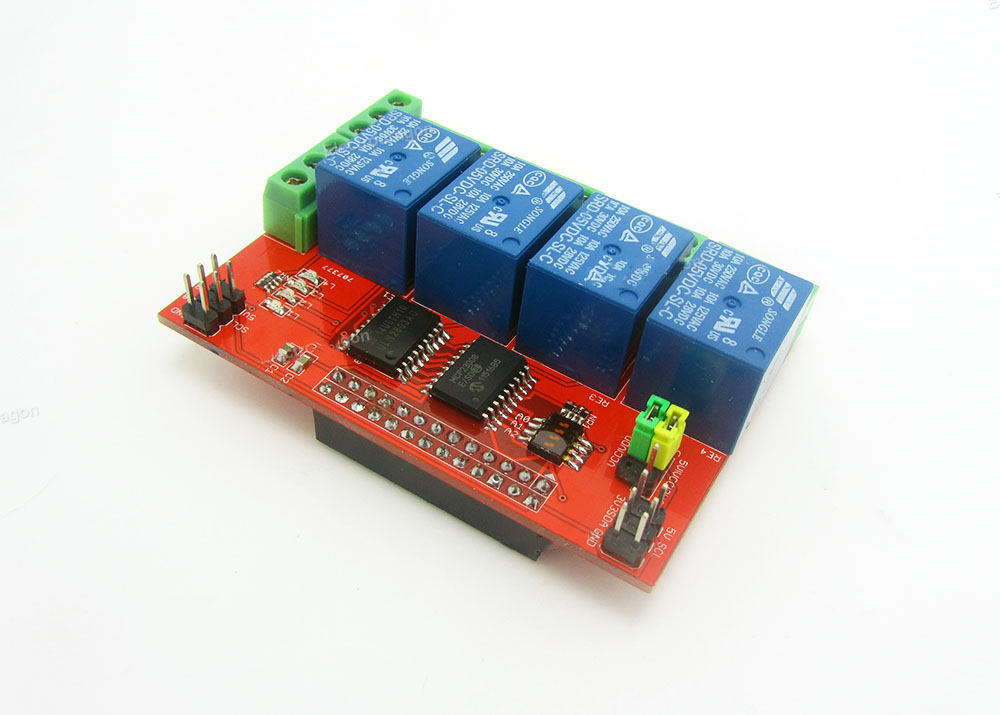

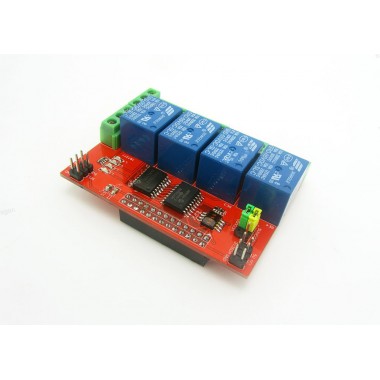

Shield diseñado para ser utilizado preferentemente con Raspberry Pi modelo B. El mismo está basado en el ULN2803. Posee 4 relés (datasheet disponible debajo de la descripción) cada uno con su indicador luminoso. Sólo se necesitan 5 líneas para ponerlo en funcionamiento: 5v, 3v3, GND, SDA, y SCL. El producto incluye un header de 13x2 que debe soldarse a fin de poder conectarlo en la Raspberry Pi. Si fuera necesario, es posible conectar más relés en formato cascada.

COD: TROMPC1029

Peso: 0.100 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 1029.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Description:

  • Only need five pins of Raspberry Pi (RPI) to control it, 5V, 3V3, GND, SDA and SCL.
  • On board MCP23008 for IIC interface, relay connects in the I2C, save the GPIOs of RPI and can cascading modules
  • On board ULN2803 relay control
  • Four relays mounted on board, but more relay can hook on it via the cable terminal or connect cascadely
  • SMD type toggle switch for adapting IIC address, you will need any tiny tip ends for operating it.
  • Four LEDs indicator connected correspondingly to relays.

Note:

  • RPI pin header is NOT soldered on the board, but included in the package, this will need to be soldered by yourself, please be aware this is different with the pictures shown here.
  • Pin header designed for RPI model B, but can also work for model B+.

Documentation: See the schematic, demo code here.
