DS18B20 Sensor de temperatura digital impermeabilizado (2 metros de cable)
Sensor de temperatura DS18B20 impermeabilizado, con 2 metros de cable.
COD: HTHR0143A
Peso: 0.042 Kg
Disponibilidad: Sin Stock
ARS 7051.00
El producto no está disponible para la venta en este momento
Características
Introducción
Sensor de temperatura DS18B20 impermeabilizado. Muy útil para medir en sitios lejanos, o en condiciones húmedas. Mientras que el sensor es apto hasta los 125 °C, el cable tiene una cubierta de PVC por lo que se sugiere mantenerlo debajo de 100°C. Como es digital, no hay ninguna degradación de la señal incluso a largas distancias. El DS18B20 proporciona lecturas de la temperatura de 9 a 12 bits (configurable) sobre una interfaz "1-Wire", con sólo un cable de señal (y tierra) estando conectado a un microprocesador central. Utilizable con voltajes de 3.0-5.5V.
Como cada DS18B20 contiene un número de serie único, pueden existir varios DS18B20s en el mismo bus 1-Wire. Esto permite colocar sensores de temperatura en diferentes lugares. Entre las aplicaciones donde esta característica es útil, se incluyen controles ambientales de HVAC, sensor de temperatura interior de edificios, equipo o maquinaria, monitoreo de procesos y control.
Especificación
- Rango de tensiones de alimentación: 3.0V a 5.5V
- ±0.5 °C exactitud entre -10 °C a + 85 °C
- Rango de temperatura: -55 a 125 °C (-67 °F a +257 °F)
- Resolución: seleccionable de 9 a 12 bits
- Interfaz 1-Wire. Requiere sólo un pin digital para la comunicación
- Identificador único de 64 bits grabado en el chip. Múltiples sensores pueden compartir el mismo bus
- Sistema de alarma de límite de temperatura
- Tiempo de consulta menor a 750ms

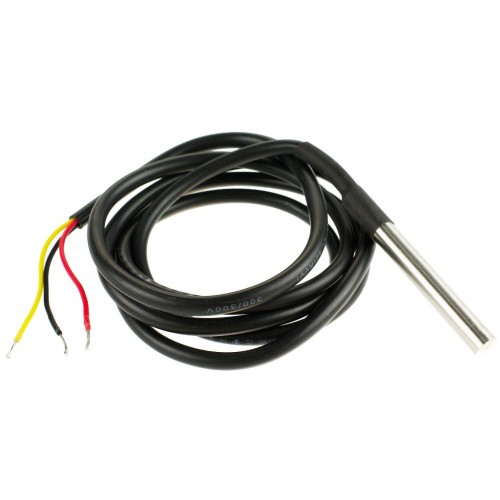

- Conexionado con 3 hilos: Cable rojo VCC, Cable negro GND, Cable amarillo Datos

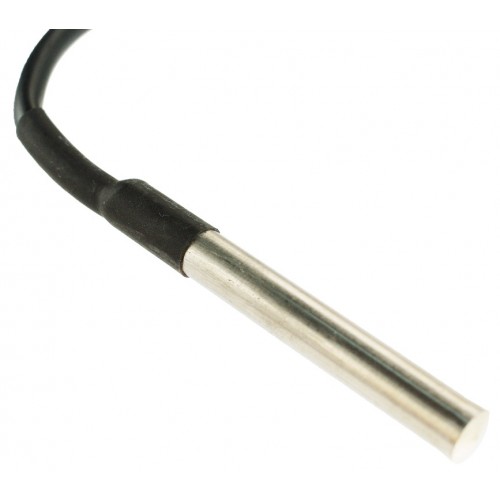

- Diámetro: 6 mm, tubo de acero inoxidable de 35 mm de largo
- Diámetro del cable: 4 mm
- Longitud total con cable: 2 metros
Galería de Imágenes
Hoja de datos ds18b20 (390 Kb)
zip1 (380 Kb)Comentarios
Escribir ComentarioOpenHacks (03/10/2017 - 21:16)
Estimado Matías, probablemente te esté faltando la resistencia de pull-up que necesita el DS18B20. Conectando una resistencia de 4,7K entre el positivo de alimentación y la línea de datos deberías comenzar a obtener las lecturas correctas. Saludos!
Matías Barrantes Medici (03/10/2017 - 19:43)
buenas noches disculpen la molestia. Quisiera consultar porque los sensores DS18B20 que he adquirido (3 en total) al cargar los sketch que se encuentran arriba en Archivos la temperatura me marca solamente -127ºC / -196.60 ºF?
