Termómetro Infrarrojo MLX90614

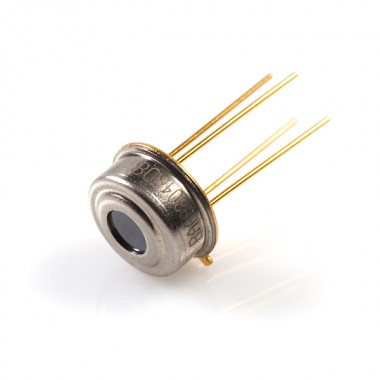

Infrared Thermometer - MLX90614

Termómetro infrarrojo (sin contacto), para un rango de temperaturas de objetivo entre -70ºC y +382ºC, con salida digital de 17 bits.

COD: SFSEN09570

Peso: 0.005 Kg

Disponibilidad: Sin Stock

Su correo electrónico:

ARS 64094.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Descripción: El sensor Melexis MLX90614ESF-BAA es un termómetro infrarrojo, apto para medir temperaturas de objetivo en el rango de -70ºC a +382ºC, con salida digital de 17 bits. El mismo provee dos tipos de salida: PWM para una resolución de 10 bits (0.14ºC) y SMBus (TWI, I2C) para la resolución máxima (0.02ºC). El sensor se calibra en fábrica para un rango de temperaturas de cápsula de -40 a +85 ºC. El valor de temperatura entregado es el promedio de la temperatura de los objetos incluidos en el campo de visión del sensor. La exactitud del sensor es de 0.5ºC a temperatura ambiente de 25ºC.

Características:

  • Pequeño tamaño (TO39), bajo costo
  • Fácil de integrar en proyectos con microcontroladores o Arduino
  • Calibrado en fábrica en un amplio rango de temperaturas:
    • -40 a +85°C para la cápsula del sensor (Ta)
    • -70 a +382°C para temperatura del objetivo (To)
  • Interfaz digital compatible SMBus
  • Salida PWM adaptable para lecturas contínuas
  • Excelente exactitud de 0.5°C para el rango de 0ºC a +50°C para Ta y To
  • Resolución máxima de 0.02°C
  • Modo de bajo consumo

Documentos:

Galería de Imágenes

Comentarios

Escribir Comentario

Pablo (21/10/2013 - 17:48)

Hola Andrés, estos sensores se caracterizan por el ángulo de visión, que para este modelo en particular es de 70°, según la página 31 de la hoja de datos. Debido a que el objetivo a medir debe tener un tamaño mayor que el abarcado por el ángulo de visión, la distancia va a depender del tamaño del objeto: cuanto más chico, más cerca tiene que estar. Por ejemplo, para medir la temperactura de una pared, el sensor puede estar a un metro o más de distancia, pero para medir la temperatura de un transistor tiene que estar muy cerca del mismo. Si lo alejás, la temperatura que vas leer es un promedio de la temperatura de todos los objetos abarcados por el ángulo de visión. Para reducir el ángulo de visión y lograr mayor alcance, lo usual es agregar una lente o un reflector para concentrar los rayos infrarrojos en el sensor, como en este producto: http://www.openhacks.com/page/productos/id/97/title/Term%C3%B3metro-Infrarrojo-con-Optica. Saludos!

Andres (17/10/2013 - 15:11)

Quisiera saber cuál es el alcance del sensor, ya que nos hemos encontrado con el problema de que para obtener una medición, el sensor tiene que estar a una distancia muy próxima al objeto a medir. Buscamos en la hoja de datos del dispositivo pero no hemos hallado información acerca de esta característica. Agradecería su ayuda. Saludos

Pablo (29/09/2013 - 10:16)

Hola Andrés, al código y al esquema de conexionado los podés encontrar en el link de Bildr en el párrafo "Documentos" más arriba. Igual te lo copio acá: http://bildr.org/2011/02/mlx90614-arduino/. También en la sección "Archivos" podés descargar el ejemplo para Arduino. Saludos!

Andrés (28/09/2013 - 22:18)

Solicito si me podrían enviar el código en C a mi también por favor, muchas gracias.

felly (23/10/2012 - 17:41)

No me podrias proporcionar el codigo en c de este termometro? te lo agradeceria mucho!! *** Respondido vía email ***
