BeagleBone DVI-D
Placa de expansión BeagleBone para obtener salida de video DVI-D
COD: BB00006
Peso: 0.100 Kg
Disponibilidad: Sin Stock
ARS 299.00
El producto no está disponible para la venta en este momento
Características
Descripción

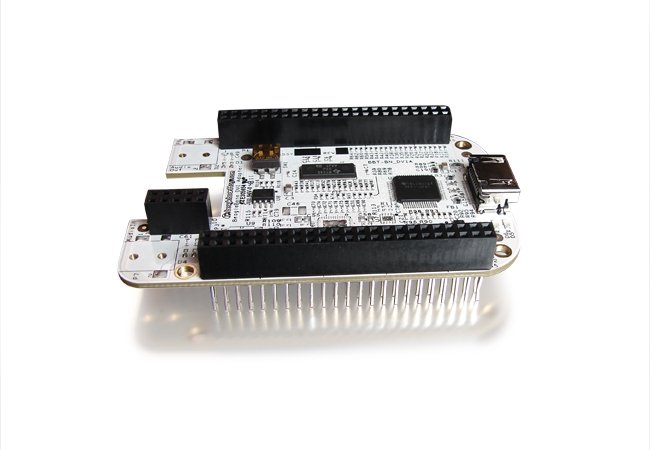

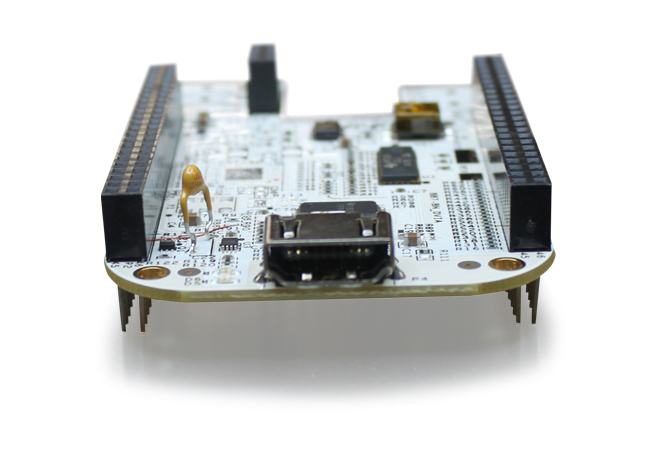

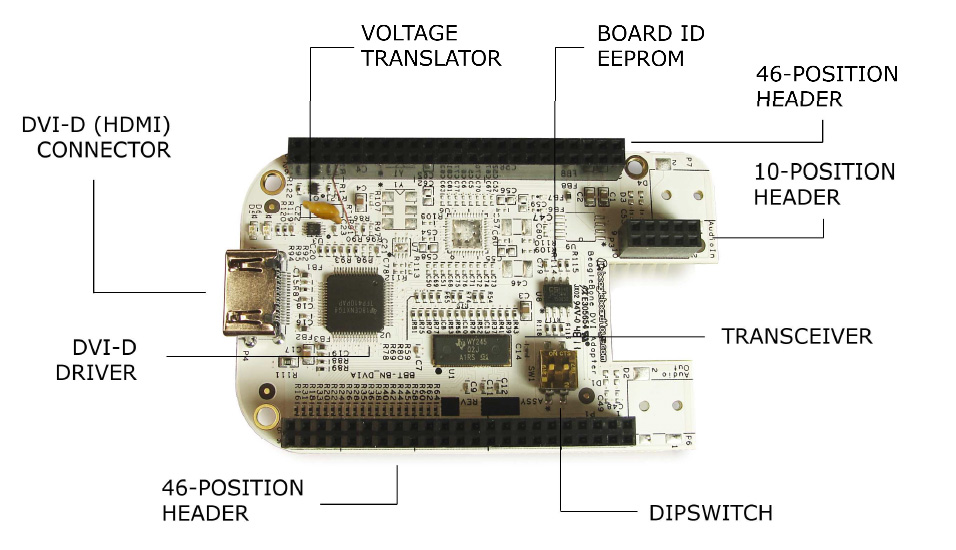

El cape (shield) DVI-D de BeagleBone está diseñado para proporcionar salida de video DVI-D para placas BeagleBone. La placa tiene un conector estándar de HDMI, que puede ser conectado a un

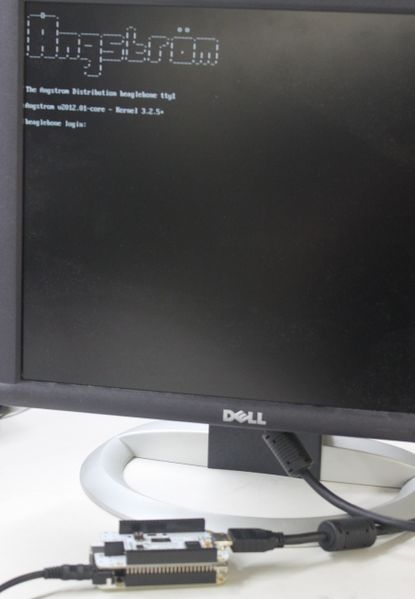

Monitor DVI-D con un cable de HDMI a DVI-D. La salida de video de la placa BeagleBone DVI-D está limitado a 16 bits, así que quedan disponibles más pins en las cabeceras de expansión de BeagleBone
disponible para otras capas. La resolución de salida está preestablcida (hardcoded) en 1024 x 768.
Para más información ver la siguiente página
Especificaciones eléctricas
Power: 3.3V via expansion header / 5V via expansion header
Indicators: Two user LEDs

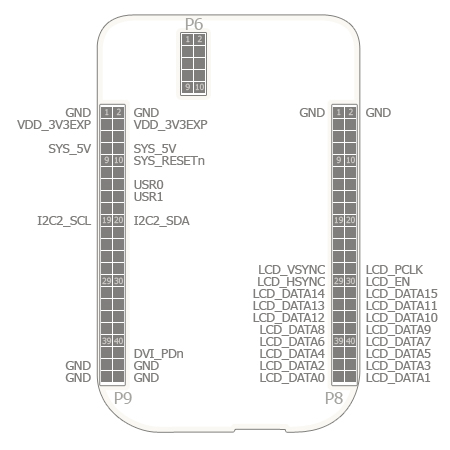

Connectors: Two 46-position headers / One 10-position header
Especificaciones mecánicas
Size: 2.15" x 3.40"
Layers: 4
PCB Thickness: .062"
RoHS Compliant: Yes
BeagleBone DVI-D - Schematics PDF (109 Kb)
BeagleBone DVI-D - PCB (951 Kb)
