BeagleBone LCD3

BeagleBone LCD3

Pantalla táctil de 3.5 pulgadas para BeagleBone

COD: BB00005

Peso: 0.160 Kg

Disponibilidad: Sin Stock

Su correo electrónico:

ARS 127431.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Descripción

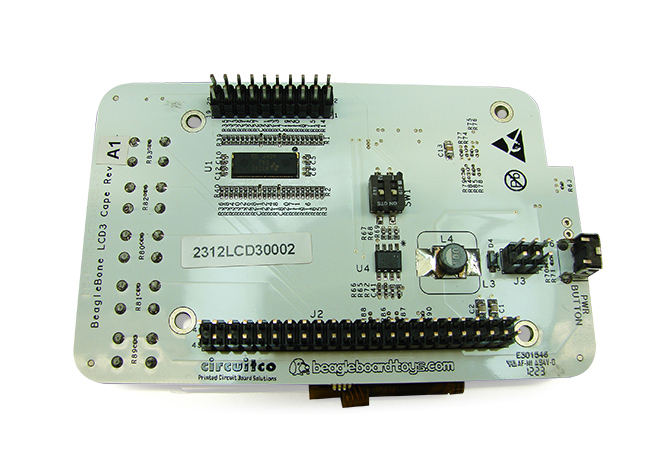

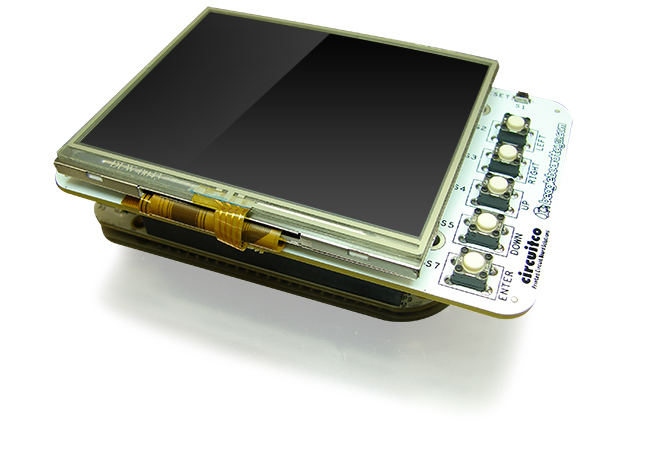

El Cape LCD3 BeagleBone proporciona una solución de LCD con capacidad de pantalla táctil para las placas de BeagleBone. La pantalla LCD TFT de 3.5" puede mostrar hasta una resolución de 320 x 240 y es una pantalla táctil resistiva de 4 cables. La placa está equipada con 7 botones situados en posiciones cómodas para los dedos. Estos botones incluyen encendido, reset y cinco botones de usuario, que se asignan a diferentes señales del GPIO. La parte trasera de la placa es donde el BeagleBone y los shields adicionales se pueden montar.

Para más información, visitar la siguiente página

Soporte de software

La placa (Cape) BeagleBone LCD3  es compatible con la última imagen Angstrom para BeagleBone y puede descargarse aquí (http://downloads.angstrom-distribution.org/demo/beaglebone/).
Por favor siga las instrucciones aquí (http://circuitco.com/support/index.php?title=BeagleBone#Image_Files) para escribir el archivo de imagen a una tarjeta SD en un equipo Windows.

Especificaciones eléctricas

Power: 3.3V via BeagleBone header / 5V via BeagleBone header
Display Model: Elpa S035Q01
Display Type: 3.5" TFT LCD
Resolution 320x240
Touchscreen: 4-wire
Indicators: One Power LED / One User LED
Buttons: One power button / One reset button / Five user buttons

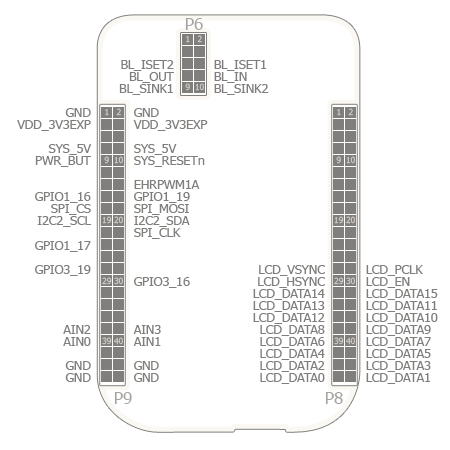

Connectors: One 46-position male headers / One 20-position male header / One 6-position male connector

Especificaciones mecánicas

Size: 4.00" x 2.50"
Layers: 4
PCB Thickness: .062"
RoHS Compliant: Yes

Galería de Imágenes

Galería de Videos

Comentarios

Escribir Comentario

Gustavo (06/06/2013 - 04:42)

Pregunta: es compatible con la placa Beaglebone Black? Gracias|
