Modulo nRF24L01+ 2.4GHz Amplificado

Modulo nRF24L01  2.4GHz Amplificado

Módulo de 2.4GHz de largo alcance. Basado en el chip nRF24L01+, incorpora además un amplificador de potencia de RF, antena externa y un preamplificador de bajo ruido para el receptor.

COD: I000118

Peso: 0.015 Kg

Disponibilidad: Sin Stock

Su correo electrónico:

ARS 11685.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Módulo de 2.4GHz de largo alcance. Basado en el chip nRF24L01+, incorpora además el chip MCP01, el cual conforma el amplificador de potencia de RF y el preamplificador de bajo ruido (LNA) para el receptor. El módulo es compatible con el módulo de RF de bajo costo. Incluye una antena desmontable de 2dBi, que puede reemplazarse por otra de mayor ganancia (tales como la ANT2405 o ANT2408) para obtener mayor alcance.

Características:

  • Alimentación: 3 a 3.6V (recomendado: 3.3V)
  • Máxima potencia de salida: +19dBm
  • Corriente máxima en transmisión: 115mA
  • Corriente máxima en recepción: 45mA
  • Corriente en power down: 4.2 uA
  • Sensibilidad de recepción a 2Mbps: -92dBm
  • Sensibilidad de recepción a 1Mbps: -95dBm
  • Sensibilidad de recepción a 250kbps: -104dBm
  • Ganancia del amplificador de potencia: 20dB
  • Ganancia del LNA del receptor: 10dB
  • Cifra de ruido del LNA: 2.6dB
  • Ganancia de la antena suministrada: 2dBi
  • Alcance aproximado en campo abierto a 2Mbps: 520 metros
  • Alcance aproximado en campo abierto a 1Mbps: 750 metros
  • Alcance aproximado en campo abierto a 250kbps: 1000 metros

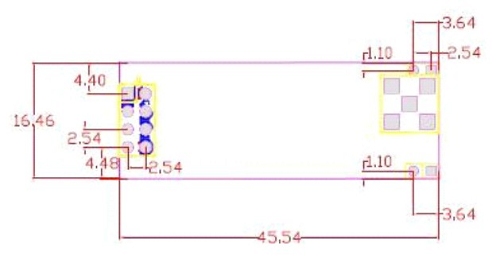

  • Tamaño: 45.54 x 16.46 mm

Para más información, se sugiere consultar los siguientes links:

http://playground.arduino.cc/InterfacingWithHardware/Nrf24L01#.UwN_7ZKW_ug

http://arduino-info.wikispaces.com/Nrf24L01-2.4GHz-HowTo

http://maniacbug.wordpress.com/2011/11/02/getting-started-rf24/

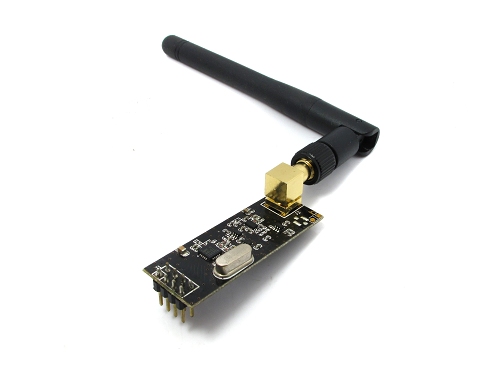

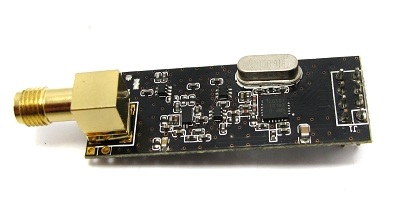

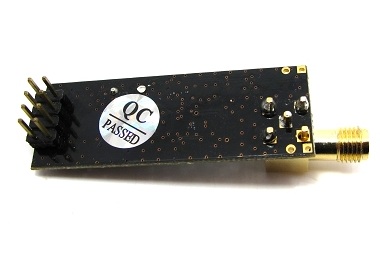

Galería de Imágenes

Comentarios

Escribir Comentario

OpenHacks (13/10/2015 - 09:29)

Hola Bruno, si, es posible. Con un módulo de RF para cada Arduino podes emitir y recibir datos desde y hacia cada uno de ellos. Usando un pulsador y con un poco de programación lo podes lograr. Hay mucha info en la web, te recomiendo que busques ejemplos de esto y también que leas la información que tenemos en la descripción del producto. Alcance aproximado en campo abierto a 2Mbps: 520 metros. Alcance aproximado en campo abierto a 1Mbps: 750 metros. Alcance aproximado en campo abierto a 250kbps: 1000 metros. Saludos!

Bruno (12/10/2015 - 19:28)

Hola, por favor me dirias si puedo usar ( y cómo) estos módulos para que 5 arduinos ( casas) se conecten a una garita para enviar una alarma , tipo boton antipanico pero con posibilidad de que la garita sepa cual casa emitió el aviso.. cual seria el alcane maximo? gracias

OpenHacks (02/08/2015 - 21:10)

Hola Paul, toda la información que tenemos disponible sobre esta placa la encontrarás en los archivos disponibles para descarga sobre estas líneas; en particular te recomendamos leer los pdfs contenidos en el archivo data_sheets.rar. Saludos!

Paul (02/08/2015 - 21:02)

Hola, que tipo de modulación, codigo de canal y de línea usa esta placa? Gracias

Juan Pablo (22/01/2014 - 18:08)

Hola Guido, Para esas condiciones, te recomendamos el módulo amplificado. Las distancias que se brindan (de referencia) son a campo abierto: Alcance aproximado en campo abierto a 2Mbps: 520 metros Alcance aproximado en campo abierto a 1Mbps: 750 metros Alcance aproximado en campo abierto a 250kbps: 1000 metros Con obstáculos de por medio la señal se puede atenuar bastante... Saludos!

Guido (22/01/2014 - 14:44)

Hola, que tal? necesitaría hacer una especie de control remoto con informe de estado, es poco volumen de datos, pero el tema es la distancia. son 200 metros, y hay un pared y luego linea de vista.. este módulo andará bien para eso? o quizás sea mucho y se pueda arreglar con el mas económico? desde ya muchas gracias

Tomas (10/06/2012 - 12:44)

Hola, mi nombre es Tomas. Necesitaria 3 modulos para conectar 3 Arduinos entre si, pero no se si este modulo me sirve para lo que necesito. Por lo que lei permite conectar varios nodos transmisores a un receptor, pero podria tener los 3 modulos en modo receptor y que antes algun evento uno de los tres pase a modo transmisor para transmitirle datos a los otros dos? Espero tu respuesta. Gracias! *** Respondido vía email ***
