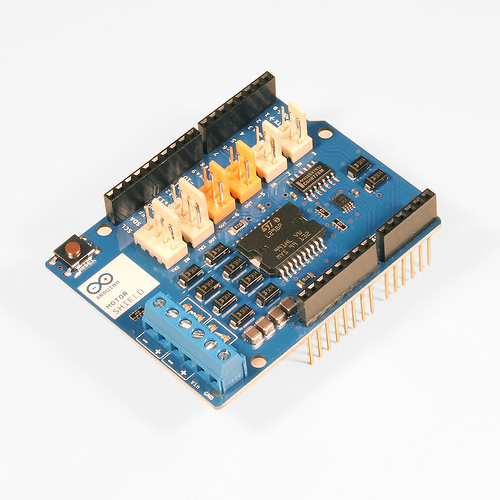

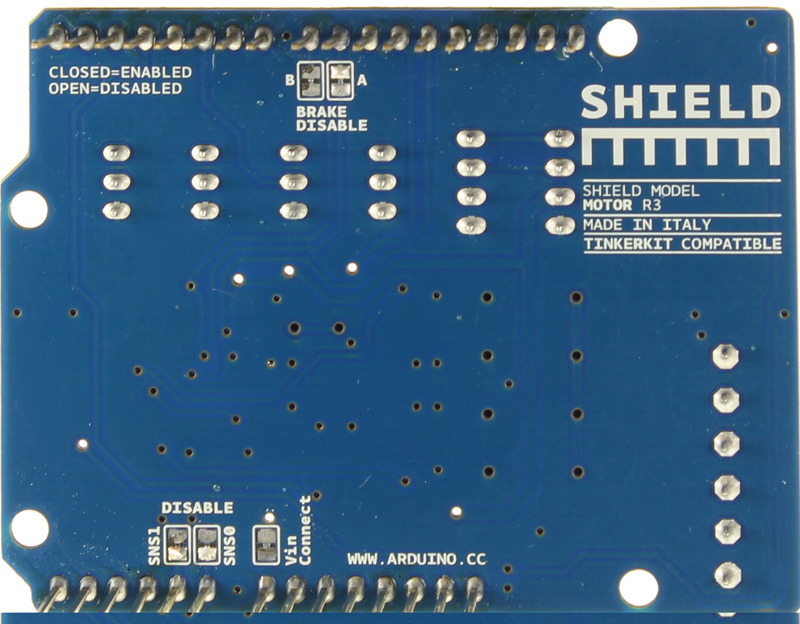

Arduino Motor Shield Rev3

Arduino Motor Shield Rev3

Controlador de motores DC o paso a paso.

COD: A000079

Peso: 0.044 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 500.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Resumen

El Arduino Motor Shield está basado en el circuito integrado L298, el cual es driver doble "full bridge" diseñado para controlar cargas inductivas como relés, solenoides, motores DC y motores paso a paso. Permite manejar dos motores DC con la placa Arduino, controlando la velocidad y dirección de cada uno de forma independiente. También se puede medir la absorción de corriente de cada motor, entre otras características.El Shield es compatible con Tinkerkit, lo cual permite crear rápidamente proyectos enchufando módulos TinkerKit a la placa.

El shield tiene dos canales separados, llamados A y B, y cada uno utiliza 4 pins de Arduino para seleccionar la dirección de rotación, variar la velocidad, frenarlo rápidamente o sensar la corriente que fluye a través del motor. En total hay 8 pines en uso en este shield.Puedes usar cada canal de forma separada para manejar 2 motores DC o combinarlos para manejar un motor paso a paso unipolar.El shield puede suministrar 2 amperes por canal, totalizando un máximo de 4 amperes.

El shield tiene el pinout stándar 1.0 que consiste en 4 pins adicionales: 2 de ellos al lado del pin AREF que son usados para la comunicación TWI, y los otros 2 están situados al lado del pin de RESET. El pin IOREF se usao para adaptar el shield a la placa en la cual es montado. El último no se conecta y está reservado para usos futuros.



Especificaciones

Operating Voltage: 5V to 12V

Motor controller: L298P

Drives 2 DC motors or 1 stepper motor

Max current: 2A per channel or 4A max (with external power supply)

Current sensing: 1.65V/A

Free running stop and brake function
