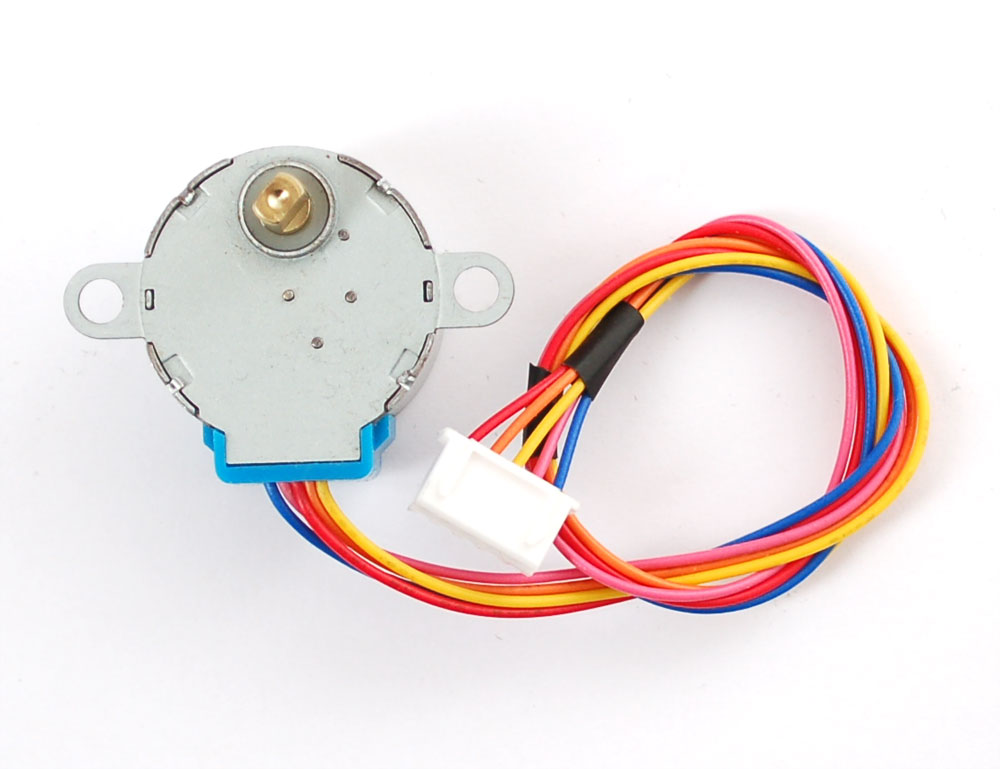

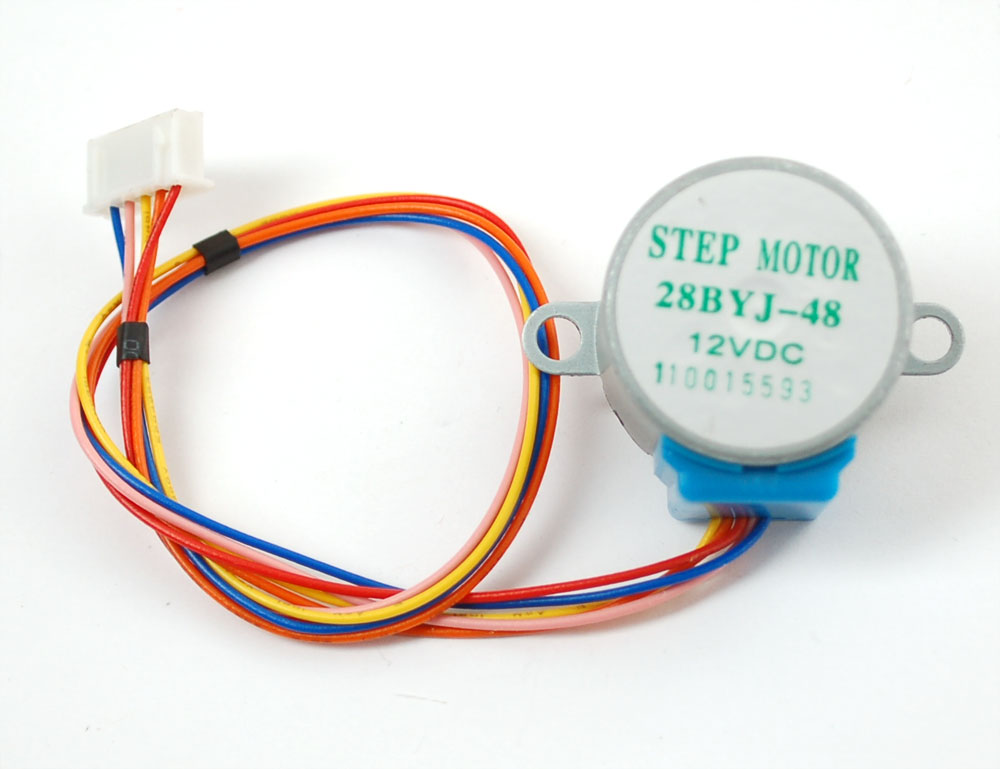

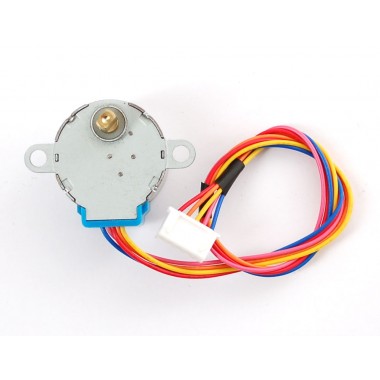

Stepper Motor con Reductor 28BYJ48
Motor stepper unipolar de 8 pasos por vuelta con reductor 1:64. Dispone de 5 terminales, pudiendo utilizarse con el shield para control de motores de Adafruit.
COD: D000918
Peso: 0.040 Kg
Disponibilidad: Sin Stock
ARS 4974.00
El producto no está disponible para la venta en este momento
Características

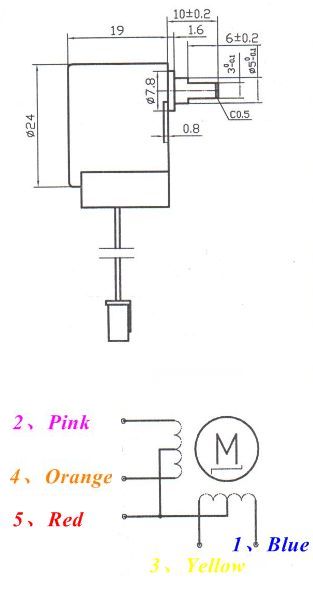

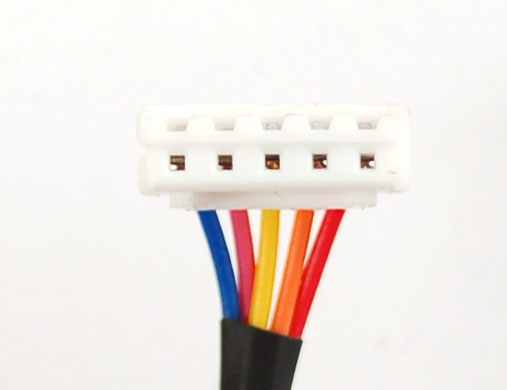

Motor stepper unipolar de 8 pasos por vuelta con reductor 1:64. Dispone de 5 terminales, pudiendo utilizarse con el shield para control de motores de Adafruit. Al tener un reductor de relación 1:64, resultan 512 pasos por vuelta efectivos. Para conectarlo al shield de Adafruit, el cableado a utilizar es el siguiente:
- Rojo a GND
- Naranja y Rosa a M1 (ó M3)
- Azul y Amarillo a M2 (ó M4)
Características:

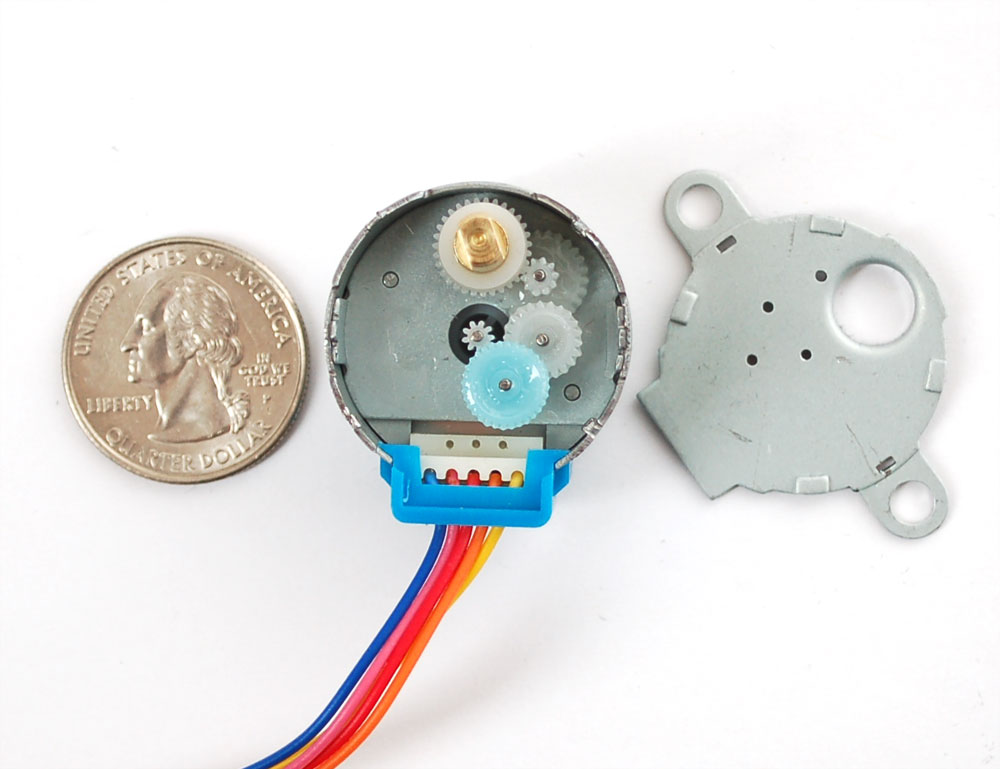

- 8 pasos por vuelta con reductor 1:64, lo que implica 512 pasos por vuelta efectivos.
- Tensiones de operación sugeridas: 5VDC y 12VDC.
- Torque de retención (@12V): 0.25kgf*cm, ó 2.5 N*cm (3.5 oz*in).
- Peso: 37g.

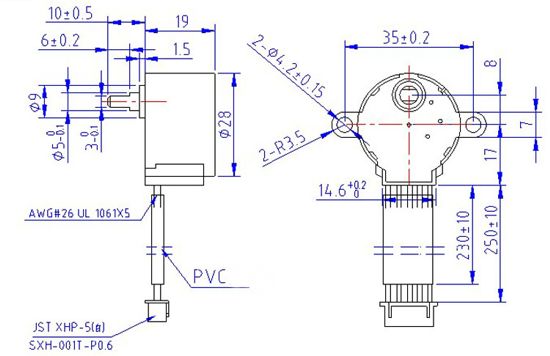

- Dimensiones: diámetro 28mm, largo 20mm sin incluir el eje de 9mm.
- Longitud del cable: 23cm.
- Diámetro del eje: 5mm, aplanado a 3mm.
Galería de Imágenes
Escribir ComentarioOpenHacks (25/04/2016 - 16:02)
Hola Marcos, podes utilizar este motor con 5V o 12V sin problemas. Depende de las RPM que necesites. Saludos!
Marcos (23/04/2016 - 18:29)
Es la versión 12v? Porque de este modelo hay ambos 5 y 12v.
OpenHacks (15/01/2016 - 14:34)
Hola Roberto, estos motores precisan de un microcontrolador para poder activar las transistores de un puente H. En cambio estos motores no necesitan microcontrolador, sino solo su alimentación Vcc: https://www.openhacks.com/page/productos/idcat/56/title/Motores-DC . Saludos!
roberto (14/01/2016 - 22:09)
nose como conectarlo sin usar microcontrolador
